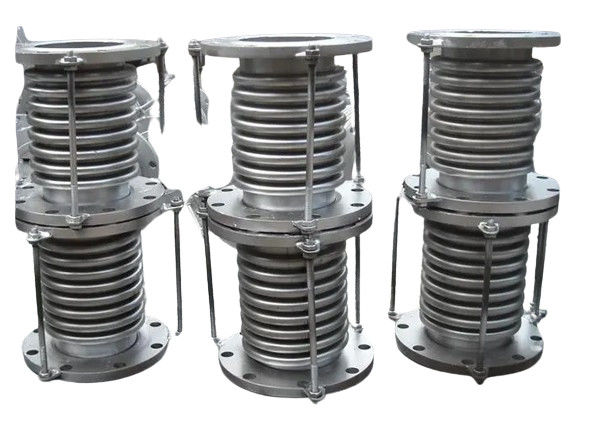

बेलोस विस्तार संयुक्त सार्वभौमिक अनबाउंड विस्तार संयुक्त

1संयुक्त विस्तार संयुक्त

एकल संयुक्त विस्तार जोड़ जिसे एकल अक्षीय आंतरिक दबाव प्रकार के विस्तार जोड़ के रूप में भी जाना जाता है,इसमें एक धनुष और सहायक संरचना होती है।यह अक्षीय विस्थापन के साथ ही पाइपलाइन में पार्श्व और कोणीय विस्थापन की एक छोटी राशि को अवशोषित करने के लिए धनुष के लचीले विरूपण का उपयोग करता हैयह दबाव जोर को सीमित नहीं करता है, इसलिए पर्याप्त लंगर बोल्ट और मार्गदर्शन उपकरणों की आवश्यकता होती है।विस्तार संयुक्त पर छोटे टाई रॉड परिवहन के दौरान कठोर समर्थन या विरूपण समायोजन के रूप में कार्य करता है और दबाव जोर संतुलन के लिए एक तनाव टाई रॉड के रूप में इस्तेमाल नहीं किया जाना चाहिएइस प्रकार की संरचना सरल, लागत प्रभावी है, इसलिए जहां भी पाइपलाइन प्रतिष्ठानों में लागू होती है, उच्च प्राथमिकता के साथ विचार किया जाना चाहिए।

• डिजाइन दबावः 0.1~4.0 एमपीए
• डिजाइन तापमानः -25~800°C
• कनेक्शन प्रकारः फ्लैंज/वेल्डिंग
• नाममात्र व्यासः DN100~DN5000mm [किसी भी आकार के लिए अनुकूलित]
• मानक: ईजेएमए, एएसएमई, जीबी/टी 12777-2019

2सार्वभौमिक अनबाउंड विस्तार संयुक्त

सार्वभौमिक एकजुट विस्तार जोड़ दो बफ़ल और एक मध्यवर्ती पाइप द्वारा जुड़े संरचनात्मक घटकों से बना है।यह मुख्य रूप से संयुक्त अक्षीय और पार्श्व विस्थापन को अवशोषित करने के लिए प्रयोग किया जाता है और धनुष से दबाव धक्का का सामना नहीं कर सकतायह डिजाइन महत्वपूर्ण पार्श्व विचलन की अनुमति देता है।

सार्वभौमिक संयुक्त विस्तार जोड़ दबाव जोर को प्रतिबंधित नहीं करते हैं, इसलिए पर्याप्त लंगर और मार्गदर्शन उपकरण की आवश्यकता होती है।

• डिजाइन दबावः 0.1~2.5 एमपीए
• डिजाइन तापमानः -25~800°C
• कनेक्शन प्रकारः फ्लैंज/वेल्डिंग
• नाममात्र व्यासः DN100~DN3000mm [किसी भी आकार के लिए अनुकूलित]
• मानक: ईजेएमए, एएसएमई, जीबी/टी 12777-2019
