Compensators 304 स्टेनलेस स्टील बेलोस विस्तार संयुक्त DN100 फ्लैंज कनेक्शन के साथ

धातु विस्तार जोड़

कोहनीविस्तार जोड़

पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है.

बेलोस विस्तार जोड़

बफ़ल विस्तार जोड़ धातु बफ़ल से बना विस्तार जोड़ है। यह पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन कर सकता है, और थोड़ी मात्रा में झुकने की भी अनुमति देता है।अनुमेय मुआवजे की राशि से अधिक होने से बचने के लिए, सुरक्षात्मक छड़ें या अंगूठियां ब्लोव के दोनों छोरों पर स्थापित की जाती हैं, और गाइड समर्थन कनेक्टेड पाइपलाइनों के दोनों छोरों पर स्थापित किए जाते हैं।जिसका उपयोग पाइपलाइनों के घूर्णन विकृतियों और पार्श्व विकृतियों की भरपाई के लिए किया जा सकता हैइन विस्तार जोड़ों के फायदे अंतरिक्ष-बचत, सामग्री-बचत, आसान मानकीकरण और बड़े पैमाने पर उत्पादन हैं, लेकिन नुकसान अपेक्षाकृत कम जीवन काल है।Bellows विस्तार जोड़ों आम तौर पर कम तापमान और दबाव के साथ छोटे पाइपलाइनों में प्रयोग किया जाता हैब्लोव उत्पादन प्रौद्योगिकी के सुधार के साथ इस प्रकार के विस्तार संयुक्त के आवेदन के दायरे का विस्तार हो रहा है। वर्तमान में,बफ़ल विस्तार जोड़ों का उपयोग पाइप सिस्टम में अधिकतम दबाव 6 के साथ किया जा सकता है.0 एमपीए

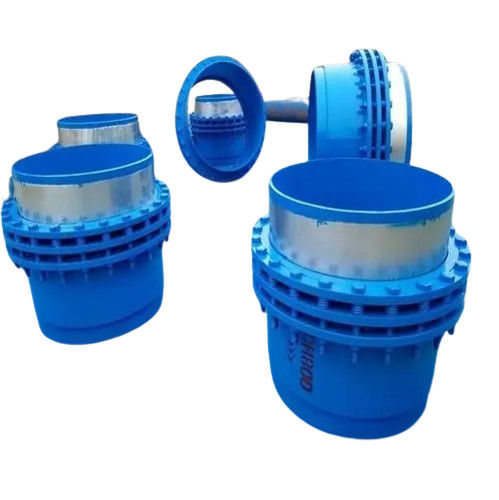

स्लिप-टाइप विस्तार संयुक्त

स्लिप-प्रकार के विस्तार जोड़ों में सापेक्ष अक्षीय आंदोलन के लिए सक्षम आंतरिक और बाहरी आस्तीन शामिल हैं, एक भरने वाले बॉक्स के साथ सील। यह पाइप अंतों के समाक्षीय आंदोलन को सुनिश्चित करता है। उत्पाद,जिसमें आवरण (कोर ट्यूब) शामिल हैंइसके कॉम्पैक्ट डिजाइन और बड़ी क्षतिपूर्ति क्षमता के साथ, यह गर्म पानी, भाप और वसा मीडिया के लिए उपयुक्त है।आंतरिक आस्तीन, पाइपलाइन से जुड़ा हुआ है, एक उच्च प्रदर्शन स्वयं सील गतिशील सील डिजाइन का उपयोग करता है। यह पाइपलाइन विस्तार और संकुचन समायोजित करने के लिए खोल के भीतर स्वतंत्र रूप से स्लाइड करता है,सीलिंग आवश्यकताओं को पूरा करनाखोल और आंतरिक आस्तीन के बीच एक नई सिंथेटिक सामग्री सील उच्च तापमान, संक्षारण और उम्र बढ़ने के लिए प्रतिरोधी है, जो -40 से 150 डिग्री सेल्सियस तक और विशेष परिस्थितियों में 350 डिग्री सेल्सियस तक काम करती है।यह मध्यम रिसाव को रोकते हुए अक्षीय स्लाइडिंग सुनिश्चित करता है.

गैर धातु विस्तार संयुक्त

रबर विस्तार जोड़

यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने.

कपड़ा विस्तार जोड़

कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव।
