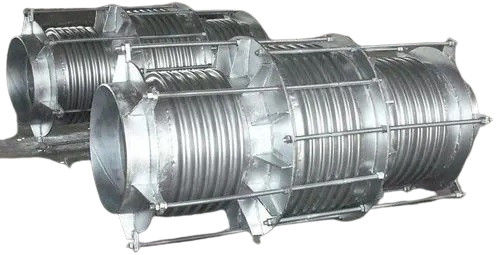

ODM DN65-DN3000 डबल फ्लैंज के साथ धातु बेलो विस्तार जोड़ों

धातु विस्तार जोड़

कोहनीविस्तार जोड़

पाइप को यू-आकार या वैकल्पिक विन्यास में आकार देना, जिसे तनाव मोड़ के रूप में जाना जाता है,विस्तार जोड़ का एक रूप है जो क्षतिपूर्ति के लिए सामग्री की लोचदार विरूपण क्षमता का लाभ उठाता है. वे उत्कृष्ट शक्ति, लंबे समय तक सेवा जीवन, और साइट पर उत्पादन की क्षमता का दावा करते हैं। हालांकि, उनके पास महत्वपूर्ण स्थान पर कब्जा करने जैसे नुकसान भी हैं,उच्च इस्पात खपत की आवश्यकताइन सीमाओं के बावजूद, विभिन्न भाप पाइपलाइन प्रणालियों और लंबी पाइपलाइनों में तनाव मोड़ का व्यापक रूप से उपयोग किया जाता है।

बेलोस विस्तार जोड़

बफ़ल विस्तार जोड़ धातु बफ़ल से बना विस्तार जोड़ है। यह पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन कर सकता है, और थोड़ी मात्रा में झुकने की भी अनुमति देता है।अनुमेय मुआवजे की राशि से अधिक होने से बचने के लिए, सुरक्षात्मक छड़ें या अंगूठियां ब्लोव के दोनों छोरों पर स्थापित की जाती हैं, और गाइड समर्थन कनेक्टेड पाइपलाइनों के दोनों छोरों पर स्थापित किए जाते हैं।जिसका उपयोग पाइपलाइनों के घूर्णन विकृतियों और पार्श्व विकृतियों की भरपाई के लिए किया जा सकता हैइन विस्तार जोड़ों के फायदे अंतरिक्ष-बचत, सामग्री-बचत, आसान मानकीकरण और बड़े पैमाने पर उत्पादन हैं, लेकिन नुकसान अपेक्षाकृत कम जीवन काल है।Bellows विस्तार जोड़ों आम तौर पर कम तापमान और दबाव के साथ छोटे पाइपलाइनों में प्रयोग किया जाता हैब्लोव उत्पादन प्रौद्योगिकी के सुधार के साथ इस प्रकार के विस्तार संयुक्त के आवेदन के दायरे का विस्तार हो रहा है। वर्तमान में,बफ़ल विस्तार जोड़ों का उपयोग पाइप सिस्टम में अधिकतम दबाव 6 के साथ किया जा सकता है.0 एमपीए

स्लिप-टाइप विस्तार संयुक्त

स्लिप-प्रकार के विस्तार जोड़ों में अक्षीय आंदोलन की अनुमति देने वाले आंतरिक और बाहरी आस्तीन होते हैं, जो एक भरने वाले बॉक्स द्वारा सील किए जाते हैं। यह पाइपलाइनों के अक्षीय विस्तार और रोटेशन की भरपाई करता है। आस्तीन, खोल के साथ,और सीलिंग सामग्री, यह कॉम्पैक्ट अभी तक महत्वपूर्ण मुआवजा प्रदान करता है. गर्म पानी, भाप, और तेल के लिए आदर्श, यह थर्मल विस्तार की भरपाई करने के लिए स्लाइड करता है.मुक्त स्लाइडिंग और सीलिंग के लिए उच्च प्रदर्शन स्वयं सीलिंग गतिशील सील का उपयोग करता है. सिंथेटिक सामग्री सील का उपयोग करके, यह उच्च तापमान, संक्षारण और उम्र बढ़ने का सामना करता है। यह अक्षीय स्लाइडिंग सुनिश्चित करता है और पाइप के भीतर मध्यम रिसाव को रोकता है।

गैर धातु विस्तार संयुक्त

रबर विस्तार जोड़

यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने.

कपड़ा विस्तार जोड़

कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बने होते हैं।वे प्रशंसकों और नलिकाओं द्वारा अनुभव किए गए कंपन और विरूपण की भरपाई करने के लिए कार्य करते हैंये जोड़ धुरी, पार्श्व और कोणीय क्षतिपूर्ति को उत्पन्न किए बिना संभाल सकते हैं, जो समर्थन डिजाइन को सरल बनाता है। वे संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध,शोर में कमीविशेष रूप से बिजली संयंत्रों में गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइनों के लिए उपयुक्त है,ये गैर धातु क्षतिपूर्ति करने वाले अपने फाइबर कपड़े और इन्सुलेशन कपास के कारण ध्वनि को भी अवशोषित और कंपन को अलग करते हैं. नतीजतन, वे प्रभावी रूप से बॉयलर और प्रशंसक प्रणालियों में शोर और कंपन को कम करते हैं। एक सरल संरचना, हल्के वजन और आसान रखरखाव के साथ, कपड़े विस्तार जोड़ों अत्यधिक व्यावहारिक हैं।
