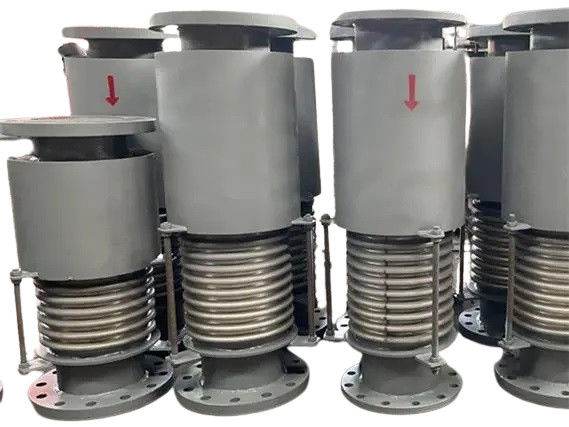

उच्च ग्रेड बेलोव्स धातु विस्तार जोड़ों के साथ फ्लैंज अंत OEM ODM

धातु विस्तार जोड़

कोहनीविस्तार जोड़

पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है.

बेलोस विस्तार जोड़

बफ़ल विस्तार जोड़ धातु बफ़ल से निर्मित एक विशेष प्रकार का विस्तार जोड़ है। यह डिजाइन पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन की अनुमति देता है,जबकि यह भी झुकने की एक छोटी डिग्री समायोजित.

• संरचनात्मक घटक और सुरक्षा उपाय

यह सुनिश्चित करने के लिए कि बफ़ल अपनी अनुमत क्षतिपूर्ति राशि से अधिक न हों, दोनों छोरों पर सुरक्षात्मक छड़ें या छल्ले लगाए जाते हैं।गाइड समर्थन स्थिरता प्रदान करने के लिए जुड़े पाइपलाइनों के दोनों सिरों पर स्थित हैं.

• बेलो के प्रकार

इसके अलावा कोणीय और पार्श्व विस्तार जोड़ भी उपलब्ध हैं, जो पाइपलाइनों में घूर्णन विरूपण और पार्श्व विरूपण की भरपाई के लिए कार्य करते हैं।

• फायदे और नुकसान

बफ़ल विस्तार जोड़ों के फायदे उनके स्थान-बचत डिजाइन, सामग्री दक्षता, मानकीकरण में आसानी और बड़े पैमाने पर उत्पादन के लिए उपयुक्तता में निहित हैं।उनके अपेक्षाकृत कम जीवनकाल एक उल्लेखनीय नुकसान है.

• अनुप्रयोग और क्षमताएं

बेलो के विस्तार जोड़ों का उपयोग आमतौर पर कम तापमान और दबाव वाले छोटे पाइपलाइनों में किया जाता है।इस प्रकार के विस्तार जोड़ के लिए अनुप्रयोगों के दायरे को व्यापक किया गया हैवर्तमान में, 6.0 एमपीए के अधिकतम दबाव के साथ पाइप सिस्टम में बफ़ल विस्तार जोड़ पाए जा सकते हैं।

स्लिप-टाइप विस्तार संयुक्त

स्लिप-प्रकार के विस्तार जोड़ों में आंतरिक और बाहरी आस्तीन होते हैं जो सापेक्ष अक्षीय आंदोलन के लिए सक्षम होते हैं, जो भरने वाले बॉक्स के साथ सील होते हैं।यह छोटी मात्रा और बड़े मुआवजे के साथ पाइपलाइनों के अक्षीय विस्तार और रोटेशन की भरपाई करता है, गर्म पानी, भाप, और वसा के लिए उपयुक्त है। बाहरी आस्तीन के खिलाफ स्लाइडिंग, यह ऊष्मा विस्तार की भरपाई करता है, मुक्त आंदोलन के लिए एक उच्च प्रदर्शन स्वयं सील गतिशील सील के साथ।नए सिंथेटिक सामग्री सील के साथ, यह उच्च तापमान, संक्षारण, और उम्र बढ़ने का सामना करता है, -40 से 150 डिग्री सेल्सियस, 350 डिग्री सेल्सियस तक के तापमान सीमा के साथ। मध्यम रिसाव को रोकने,यह किसी भी पाइपलाइन के लिए सील आवश्यकताओं को पूरा करता है.

गैर धातु विस्तार संयुक्त

रबर विस्तार जोड़

यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने.

कपड़ा विस्तार जोड़

कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव।
