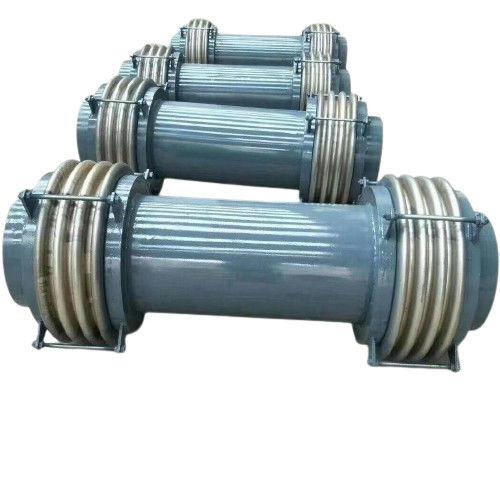

स्टॉक में फैक्टरी धातु बेलो फ्लैंज अंत के साथ विस्तार संयुक्त

1. विस्तार जोड़ों (compensators)

• परिचय

विस्तार जोड़ क्या हैं?

विस्तार जोड़ों को अक्सर क्षतिपूर्ति के रूप में जाना जाता है, जो विभिन्न उद्योगों में पाइपलाइन प्रणालियों की अखंडता और निरंतर संचालन को बनाए रखने के लिए डिज़ाइन किए गए अभिन्न घटक हैं।एक या एक से अधिक ब्लोवों के संयोजन के साथ, लोचदार तत्वों के साथ-साथ कनेक्टर, समर्थन और फ्लैंग्स जैसे आवश्यक फिटिंग, ये इकाइयां बुनियादी ढांचे पर लगाए गए भौतिक तनावों के प्रबंधन के लिए महत्वपूर्ण हैं।पोत के खोल या पाइपलाइनों के अंदर स्थितथर्मल परिवर्तनों और बाहरी कंपनों के परिणामस्वरूप आयामी परिवर्तनों के लिए विस्तार जोड़ों को कुशलता से अवशोषित और समायोजित किया जाता है, जिससे निर्बाध संचालन और संरचनात्मक स्थिरता सुनिश्चित होती है।

बहुआयामी उपयोगिता और संचालन

विस्तार जोड़ों का प्राथमिक कार्य तापमान में उतार-चढ़ाव के कारण पाइप सिस्टम के भीतर विस्तार और संकुचन को संभालना है, जिससे क्षति का कारण बन सकता है.इन उपकरणों को अक्षीय, पार्श्व और कोणीय शिफ्ट को सही करने के लिए तैयार किया गया है, जिससे असेंबली को संभावित असंगति और तनाव विफलताओं से बचाया जा सकता है।शोर और कंपन को कम करने के लिए विस्तार जोड़ों भी महत्वपूर्ण हैं, विशेष रूप से हीटिंग आपूर्ति जैसी प्रणालियों में जहां तापमान-प्रेरित तनाव आम हैं।

स्थायित्व और प्रदर्शन के लिए डिज़ाइन किया गया

अपने लचीले डिजाइन के लिए धन्यवाद जो मुक्त आंदोलन की अनुमति देता है, विस्तार जोड़ों में उन प्रणालियों की विश्वसनीयता और दक्षता में योगदान होता है जिनमें वे स्थापित होते हैं।इनकी कॉम्पैक्ट संरचना न केवल स्थान की बचत करती है बल्कि कठोर वातावरण में आवश्यक दीर्घायु और स्थायित्व भी सुनिश्चित करती हैयह उन्हें ऐसे क्षेत्रों में अपरिहार्य बनाता है जिनमें सख्त परिचालन मानदंडों की आवश्यकता होती है, जैसे कि रासायनिक प्रसंस्करण, धातु विज्ञान और परमाणु ऊर्जा।

विस्तार जोड़ों के प्रकार और अनुप्रयोग

विस्तार जोड़ों के डिजाइन में काफी अंतर होता है, प्रत्येक विशिष्ट आवश्यकताओं और अनुप्रयोगों के अनुरूप होता हैः

• यू के आकार के जोड़: मुख्य रूप से जहाजों में उपयोग किए जाने वाले, इन जोड़ों को उनकी मजबूती और पर्याप्त संरचनात्मक आंदोलनों को समायोजित करने की क्षमता के लिए पसंद किया जाता है।
• Ω आकार और C आकार के जोड़: ये विन्यास लचीलेपन के विभिन्न स्तर प्रदान करते हैं और स्थापना स्थल की विशिष्ट विस्थापन आवश्यकताओं के आधार पर चुने जाते हैं।
• पाइपलाइन विशिष्ट जोड़: उनके मुआवजे के तंत्र के अनुसार वर्गीकृत, पाइपलाइन जोड़ों में शामिल हैंः
  • सार्वभौमिक विस्तार जोड़: ये बहुमुखी हैं और अक्षीय और पार्श्व आंदोलनों के संयोजन को संभाल सकते हैं।
  • दबाव संतुलित जोड़ों: पाइपलाइन प्रणाली के भीतर दबाव को अवशोषित करने और पुनर्वितरित करने के लिए डिज़ाइन किया गया है।
  • हिंग्ड एक्सपेंशन जॉइंट्स: एक विमान के चारों ओर कोणीय आंदोलनों के लिए डिज़ाइन किया गया, दिशात्मक लचीलापन का समर्थन करता है।
  • गिंबल विस्तार जोड़: कई विमानों में कोणीय आंदोलनों की अनुमति देता है, व्यापक गतिशीलता प्रदान करता है।

निष्कर्ष: विस्तार जोड़ों की महत्वपूर्ण भूमिका

विस्तार जोड़ केवल घटक से अधिक हैं; वे मौलिक सुरक्षा उपाय हैं जो गतिशील परिस्थितियों में परिचालन निरंतरता और संरचनात्मक अखंडता सुनिश्चित करते हैं।मैकेनिकल और थर्मल तनावों की एक विस्तृत श्रृंखला के लिए उनकी क्षमता के साथ, ये उपकरण आधुनिक औद्योगिक प्रणालियों की मजबूती और दक्षता बनाए रखने के लिए महत्वपूर्ण हैं।चाहे वह ऊर्जा उत्पादन की उच्च मांगों को संभाल रहा हो या रासायनिक प्रसंस्करण की सटीक आवश्यकताओं को, महत्वपूर्ण बुनियादी ढांचे के जीवन और कार्यक्षमता को बनाए रखने के लिए विस्तार जोड़ अपरिहार्य साबित होते हैं।

• वर्गीकरण

• विशेष सामग्री

सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN

डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)

निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750

हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500

शुद्ध निकेलःN4,N6 ((Ni200,Ni201)

स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2

ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2. धातु विस्तार जोड़ों (compensators)

• कोहनी विस्तार जोड़

• बेलोव्स विस्तार जोड़-----संयुक्त विस्तार जोड़

• बेलोस विस्तार जोड़-----बंद बेलोस विस्तार जोड़

• बेलोव्स विस्तार जोड़ ----- सार्वभौमिक हिंग्ड विस्तार जोड़

• बेलोस विस्तार जोड़------ दबाव संतुलित बेलोस विस्तार जोड़

• बेलोव्स विस्तार जोड़-------बाहरी दबाव वाले अक्षीय विस्तार जोड़

• स्लिप-टाइप विस्तार संयुक्त
