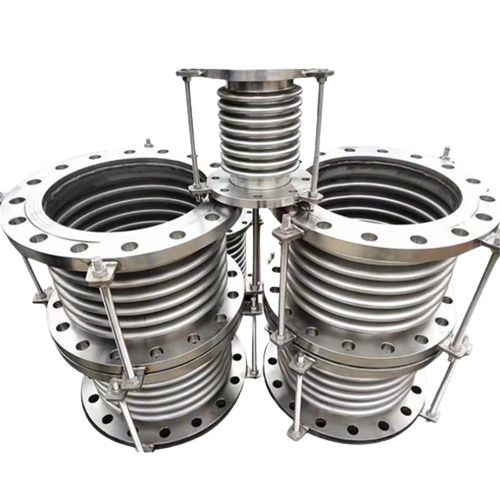

DN300 Class150 Flanged Metal Bellows Expansion Joint / Expansion Joint Metal. DN300 Class150 फ्लैंग्ड मेटल बेलोस एक्सपेंशन जॉइंट / एक्सपेंशन जॉइंट मेटल

धातु विस्तार जोड़

कोहनीविस्तार जोड़

पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है.

बेलोस विस्तार जोड़

बफ़ल विस्तार जोड़ों में अक्षीय विस्तार/संकुचन और पाइपलाइनों में मामूली झुकने की अनुमति देने के लिए धातु के बफ़ल का उपयोग किया जाता है। सुरक्षात्मक छड़ें/रिंग और मार्गदर्शक समर्थन अति-मुआवजे को रोकते हैं।कोणीय और पार्श्व जोड़ घुमाव और पार्श्व विरूपण को संभालते हैं. लाभों में स्थान की बचत, सामग्री दक्षता, मानकीकरण और बड़े पैमाने पर उत्पादन शामिल हैं, लेकिन कम जीवनकाल के साथ। आमतौर पर कम तापमान, कम दबाव वाले छोटे पाइपलाइनों में उपयोग किया जाता है।उन्नत प्रौद्योगिकी के साथ, इसका अनुप्रयोग दायरा व्यापक हो रहा है, जो अब 6.0 एमपीए तक के सिस्टम के लिए उपयुक्त है।

स्लिप-टाइप विस्तार संयुक्त

स्लिप-प्रकार के विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो एक दूसरे के सापेक्ष अक्षीय रूप से स्थानांतरित हो सकते हैं, एक भरने वाले बॉक्स के साथ सील किए जाते हैं। मुख्य रूप से आस्तीन, खोल और सील सामग्री से बना होता है,यह पाइपलाइनों में अक्षीय विस्तार और रोटेशन की भरपाई करता है. कॉम्पैक्ट लेकिन उच्च क्षतिपूर्ति, यह गर्म पानी, भाप, और वसा मीडिया के लिए उपयुक्त है. इसके आंतरिक आस्तीन, पाइपलाइन से जुड़ा हुआ, एक उच्च प्रदर्शन स्वयं सील गतिशील तंत्र का उपयोग करता है,मुक्त रूप से खोल के भीतर फिसलने के रूप में पाइपलाइन का विस्तार या अनुबंधएक नई सिंथेटिक सील सामग्री, उच्च तापमान, संक्षारण और उम्र बढ़ने के लिए प्रतिरोधी, लीक-प्रूफ प्रदर्शन सुनिश्चित करती है,-40 से 150 डिग्री सेल्सियस (या विशेष मामलों में 350 डिग्री तक) के तापमान के लिए टिकाऊयह जोड़ न केवल अक्षीय स्लाइडिंग को सुविधाजनक बनाता है बल्कि आंतरिक माध्यम रिसाव को भी रोकता है।

गैर धातु विस्तार संयुक्त

रबर विस्तार जोड़

यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने.

कपड़ा विस्तार जोड़

फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्रियों से बने कपड़े के विस्तार जोड़ों से प्रशंसकों और नलिकाओं में कंपन और विकृति की भरपाई होती है।वे अक्षीय समायोजित कर सकते हैं, पार्श्व और कोणीय आंदोलन, शून्य जोर, सरलीकृत समर्थन डिजाइन, संक्षारण और गर्मी प्रतिरोध, शोर और कंपन में कमी जैसी विशेषताओं का दावा करते हैं।बिजली संयंत्रों में गर्म विस्फोट पाइप और धुआं/धूल पाइपलाइनों के लिए आदर्श, गैर-धातु क्षतिपूर्ति के कपड़े और इन्सुलेशन कपास स्वाभाविक रूप से ध्वनि को अवशोषित करते हैं और कंपन को अलग करते हैं, बॉयलर, प्रशंसकों और अन्य प्रणालियों में शोर और कंपन को काफी कम करते हैं।इसकी सरल संरचना, हल्के डिजाइन और रखरखाव में आसानी इसके आकर्षण को और बढ़ा देती है।
