एकल और सार्वभौमिक बंधे बेलोस विस्तार संयुक्त व्यास DN100~DN3000mm

बंधे हुए बेलोस विस्तार जोड़

• एकल बंधा हुआ बफ़ल विस्तार जोड़

एकल बंधा बफ़ल विस्तार संयुक्त एक बफ़ल या तो वेल्डेड सिरों या फिक्स्ड flanges के अंत के साथ एक अंत से जुड़ा होता है। एकल संयुक्त विस्तार संयुक्त के समान,अंतर एक टाई रॉड प्रणाली को शामिल करने में निहित है जो दबाव जोर का सामना करने में सक्षम है. इसका उपयोग मुख्य रूप से अक्षीय विस्थापन और एक छोटी मात्रा में पार्श्व विस्थापन को अवशोषित करने के लिए किया जाता है। टाई रॉड एक विस्थापन बार के रूप में कार्य करता है और एक स्टॉप डिवाइस से लैस है,एक सेट स्थिति के लिए अक्षीय विस्थापन की अनुमति देता है. जब दो टाई रॉड से लैस होता है, तो यह एक ही विमान के भीतर कोणीय आंदोलन को भी अवशोषित कर सकता है। इस प्रकार का विस्तार संयुक्त मुख्य लंगरों के बिना पाइपलाइन प्रणालियों के लिए उपयुक्त है।इसकी सरल संरचना और कम लागत के कारण, जिससे यह पाइपलाइन संयंत्रों में जहां भी संभव हो, उच्च प्राथमिकता पर विचार किया जाता है।

डिजाइन दबावः 0.1 ~ 0.25MPa

डिजाइन तापमानः -25~800°C

कनेक्शन प्रकारः फ्लैंज/वेल्डिंग

नाममात्र व्यासः DN100~DN3000mm [किसी भी आकार के लिए अनुकूलित]

मानक: ईजेएमए, एएसएमई, जीबी/टी 12777-2019

अनुकूलित सामग्रीः 300 श्रृंखला स्टेनलेस स्टील, Inconel600, Inconel625, Incoloy800, Incoloy825, FN-2, B315

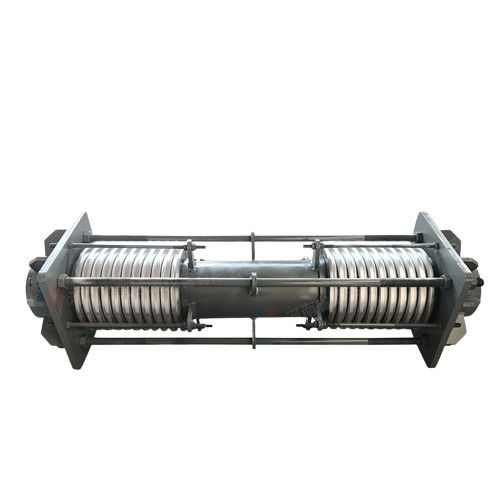

• सार्वभौमिक बंधा हुआ बेलोस विस्तार जोड़ः

सार्वभौमिक बंधे हुए बफ़ल विस्तार जोड़ एक मध्यवर्ती पाइप द्वारा जुड़े दो बफ़ल, साथ ही बंधे हुए रॉड, अंत प्लेट, गोलाकार और शंक्वाकार वाशर और अन्य संरचनात्मक घटकों से मिलकर बनता है।टाई रॉड प्रणाली किसी भी विमान में पार्श्व विस्थापन को अवशोषित कर सकते हैं और धनुष से दबाव धक्का का सामना. टाई रॉड को दो या दो से अधिक सेटों में व्यवस्थित किया जाता है जो विस्तार जोड़ की परिधि के चारों ओर समान रूप से वितरित होते हैं।विस्तार संयुक्त स्वतंत्र रूप से दोनों कोण और पार्श्व दिशा में विचलित कर सकते हैंहालांकि, जब तीन या अधिक टाई रॉड स्थापित किए जाते हैं, तो केवल पार्श्व विचलन संभव है।

डिजाइन दबावः 0.1~2.5MPa

डिजाइन तापमानः -25~800°C

कनेक्शन प्रकारः फ्लैंज/वेल्डिंग

नाममात्र व्यासः DN100~DN3000mm [किसी भी आकार के लिए अनुकूलित]

मानक: ईजेएमए, एएसएमई, जीबी/टी 12777-2019

अनुकूलित सामग्रीः 300 श्रृंखला स्टेनलेस स्टील, Inconel600, Inconel625, Incoloy800, Incoloy825, FN-2, B315
