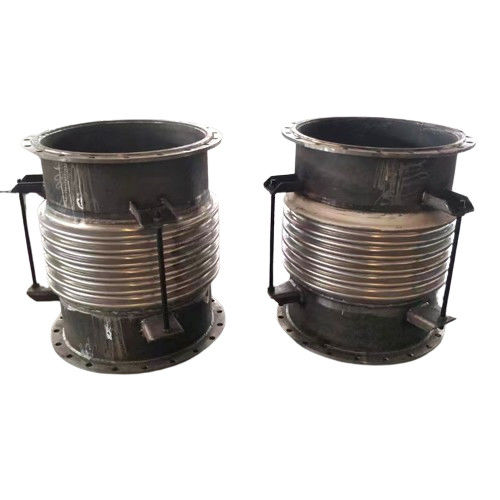

दबाव संतुलित बेलोस विस्तार जोड़ों DN100 - DN3000 मिमी

दबाव संतुलित बेलोस विस्तार जोड़

1. कोहनी दबाव संतुलित Bellows विस्तार संयुक्त

कोहनी दबाव संतुलित धनुष विस्तार संयुक्त दो भागों में शामिल हैःसामने का खंड ((चैनल अंत) जिसमें दो काम करने वाले बफ़ल होते हैं जो घुमावदार पाइप खंड से उत्पन्न पार्श्व विस्थापन को अवशोषित कर सकते हैं;पीछला खंड ((संतुलन अंत): एक संतुलन धनुष है।

इस प्रकार के विस्तार जोड़ों का उपयोग आमतौर पर पंपों, कंप्रेसर, भाप टरबाइन और अन्य लोड-संवेदनशील पाइपलाइन प्रणालियों में किया जाता है। यह कंपन को अवशोषित कर सकता है, शोर को कम कर सकता है,और स्थिर संचालन के लिए उपकरण की रक्षायह अक्सर पाइपलाइन दिशा परिवर्तन पर स्थापित किया जाता है (जैसे एल के आकार,Z-आकार के पाइपलाइनों) या पाइपलाइन प्रणाली पर आंतरिक दबाव जोर उत्पन्न किए बिना अक्षीय और पार्श्व विस्थापन की भरपाई करने के लिए उपकरणों से जुड़े स्थानिक पाइपलाइनों मेंइसका उपयोग मुख्यतः अक्षीय और पार्श्व संयुक्त विस्थापन को अवशोषित करने और धनुषों के दबाव धक्का को संतुलित करने के लिए किया जाता है, जो उन अनुप्रयोगों के लिए उपयुक्त है जहां महत्वपूर्ण धक्का की अनुमति नहीं है।

• डिजाइन दबावः 0.1 - 0.25 एमपीए
• डिजाइन तापमानः -25 से 450°C
• कनेक्शन प्रकारः फ्लैंज/वेल्डिंग
• नाममात्र व्यासः DN100 - DN3000 मिमी (किसी भी आकार के लिए अनुकूलित)
• मानकः ईजेएमए, एएसएमई, जीबी/टी 12777-2019

2. इन-लाइन पाइप दबाव संतुलित विस्तार संयुक्त

इन-लाइन दबाव संतुलित विस्तार संयुक्त में एक काम कर रहे बफ़ल या दो काम कर रहे बफ़ल,एक संतुलित बफ़ल,काम कर रहे टाई रॉड और अन्य संरचनात्मक घटक होते हैं जो एक मध्यवर्ती पाइप द्वारा जुड़े होते हैं.इस प्रकार के विस्तार जोड़ का उपयोग मुख्य रूप से अक्षीय और पार्श्व संयुक्त विस्थापन को अवशोषित करने और धनुष के दबाव जोर को संतुलित करने के लिए किया जाता है। यह आम तौर पर उच्च दबाव सीधे पाइपलाइनों में उपयोग किया जाता है,जहां दबाव थ्रस्ट बफ़ल के संरचनात्मक घटकों द्वारा ही सहन किया जाता है, और पाइपलाइन का स्थिर समर्थन केवल ब्लोव के लोचदार बल और पाइपलाइन के घर्षण प्रतिरोध को ध्यान में रखता है।

• डिजाइन दबावः 0.1-2.5 एमपीए
• डिजाइन तापमानः -25 से 450°C
• कनेक्शन प्रकारः फ्लैंज/वेल्डिंग
• नाममात्र व्यासः DN100 - DN3000 मिमी (किसी भी आकार के लिए अनुकूलित)
• मानकः ईजेएमए, एएसएमई, जीबी/टी 12777-2019
