स्टेनलेस स्टील 304/316L धातु बेलोस विस्तार जोड़ों पाइपलाइन के लिए मुआवजा

धातु विस्तार जोड़

कोहनी विस्तार जोड़

यू-आकार के विस्तार जोड़ों, जिसे तनाव मोड़ के रूप में भी जाना जाता है, को पाइपिंग प्रणालियों में क्षतिपूर्ति के लिए उनके आकार के लोचदार विरूपण का उपयोग करने के लिए डिज़ाइन किया गया है।वे अपने मजबूत शरीर और दीर्घायु के लिए जाने जाते हैंहालांकि, उन्हें काफी जगह की आवश्यकता होती है, बहुत स्टील की खपत होती है, और उच्च घर्षण प्रतिरोध होता है।इन जोड़ों का उपयोग मुख्य रूप से उनकी स्थायित्व और क्षतिपूर्ति कार्यक्षमता के कारण भाप पाइप और व्यापक पाइप नेटवर्क में किया जाता है.

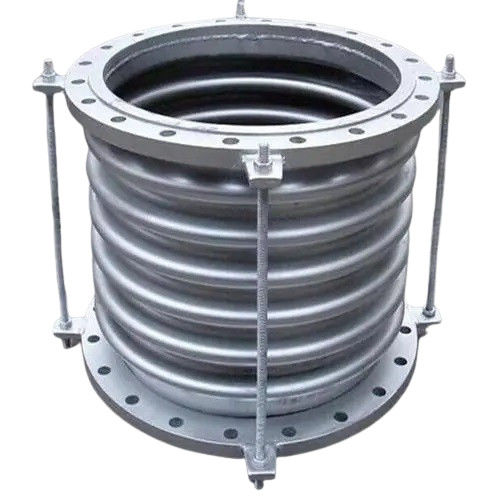

बेलोस विस्तार जोड़

बेलो के विस्तार जोड़ों को धातु के बेलो से बनाया जाता है, जो अक्षीय विस्तार, संकुचन और मामूली झुकने की अनुमति देता है।वे सुरक्षित सीमाओं के भीतर मुआवजे को नियंत्रित करने के लिए सुरक्षात्मक छड़ या छल्ले और मार्गदर्शन समर्थन से लैस हैंइस प्रकार में घुमावदार और पार्श्व पाइप विरूपणों को संबोधित करने के लिए कोणीय और पार्श्व जोड़ भी शामिल हैं।सामग्री दक्षता, मानकीकरण की आसानी, और बड़े पैमाने पर उत्पादन के लिए उपयुक्तता। हालांकि, वे अन्य प्रकारों की तुलना में कम जीवन काल के होते हैं। पारंपरिक रूप से कम, कम दबाव में उपयोग किया जाता है,और निम्न तापमान पाइपलाइन, उत्पादन प्रौद्योगिकी में प्रगति ने 6.0 एमपीए तक के दबाव वाले सिस्टम के लिए उनके उपयोग का विस्तार किया है।

स्लिप-टाइप विस्तार संयुक्त

स्लिप प्रकार के विस्तार जोड़ों में आंतरिक और बाहरी आस्तीन होते हैं जो एक दूसरे के सापेक्ष अक्षीय रूप से चलते हैं, संरेखण बनाए रखने और रिसाव को रोकने के लिए एक भरने वाले बॉक्स के साथ सील होते हैं।इन जोड़ों किसी भी कोण पर अक्षीय विस्तार और घूर्णन समायोजन को संभालने के लिए डिज़ाइन किया गया है, उन्हें गर्म पानी, भाप, और तेल वाले मीडिया का उपयोग करने वाले सिस्टम के लिए आदर्श बनाता है। कॉम्पैक्ट डिजाइन थर्मल विस्तार की महत्वपूर्ण क्षतिपूर्ति की अनुमति देता है।एक उच्च प्रदर्शन स्वयं सील गतिशील सील से लैस, पाइपलाइन आंदोलनों के अनुकूल होने के लिए बाहरी खोल के अंदर स्लाइड करता है जबकि मजबूत सील क्षमताओं को बनाए रखता है।-40 से 150 डिग्री सेल्सियस के तापमान का सामना करने में सक्षम हैं, और विशिष्ट परिदृश्यों में 350 डिग्री सेल्सियस तक, उत्कृष्ट संक्षारण और उम्र बढ़ने के प्रतिरोध प्रदान करता है। यह डिजाइन प्रभावी अक्षीय आंदोलन सुनिश्चित करता है और मध्यम रिसाव को रोकता है।

गैर धातु विस्तार संयुक्त

रबर विस्तार जोड़

यह विस्तार जोड़ रबर और रबर-फाइबर कम्पोजिट सामग्री से बना है, जिसमें स्टील के फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री शामिल हैं।यह मुख्य रूप से प्रशंसकों और नलिकाओं के बीच लचीला कनेक्शन बनाने के लिए इस्तेमाल किया जाता है. प्रमुख विशेषताओं में सदमे का अवशोषण, शोर में कमी, प्रभावी सील, और विभिन्न मीडिया के प्रतिरोध शामिल हैं। इसके अतिरिक्त यह आसान विस्थापन और स्थापना प्रदान करता है,पर्यावरण संरक्षण उपायों को बढ़ाने के लिए इसे एक आदर्श घटक बना रहा है, विशेष रूप से धुएं और धूल हटाने की प्रणालियों के प्रबंधन में।

कपड़ा विस्तार जोड़

कपड़े के विस्तार जोड़ फाइबर कपड़े, रबर, और उच्च तापमान के लिए प्रतिरोधी अन्य सामग्रियों से निर्मित है। यह कंपन और प्रशंसकों और नलिकाओं में विरूपण की भरपाई करने के लिए डिज़ाइन किया गया है।अक्षीय प्रबंधन करने में सक्षम, पार्श्व और कोणीय आंदोलनों के लिए, यह संयुक्त ऐसे लाभ प्रदान करता है जैसे कि कोई जोर भार आवश्यकताएं नहीं, संक्षारण प्रतिरोध, और उच्च तापमान धीरज।यह विशेष रूप से शोर और कंपन में कमी में प्रभावी हैइसके अतिरिक्त, इसका हल्का वजन,सरल संरचना और रखरखाव में आसानी इसे ध्वनि अवशोषण और कंपन अलगाव की आवश्यकता वाली प्रणालियों के लिए एक इष्टतम विकल्प बनाती है.
