उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: एसएस304/316 धात्विक
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 30000 टुकड़े
कार्य दबाव: |
1.6/2.5MPa |
विनिर्देश: |
DN10-DN300 |
संबंध: |
फ्लैंज |
कार्य दबाव: |
1.6/2.5MPa |
विनिर्देश: |
DN10-DN300 |
संबंध: |
फ्लैंज |
विस्तार जोड़ों (compensators)
विस्तार जोड़ः पाइपलाइनों और पोतों के लिए बहुमुखी मुआवजे
विस्तार जोड़ों, आमतौर पर मुआवजा के रूप में जाना जाता है, विभिन्न औद्योगिक अनुप्रयोगों में महत्वपूर्ण घटक हैं। वे एक या एक से अधिक बफ़ल, एक लोचदार घटक, एक वाष्पशील घटक, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ, एक वाष्पशील पदार्थ।मुख्य कार्यकारी निकाय के रूप में कार्यरतइन जोड़ों के साथ-साथ कनेक्टर्स, सपोर्ट्स, फ्लेन्ज, नलिकाएं और अन्य सामान, वे लचीली संरचनाएं हैं जिन्हें पोत के खोल या पाइपलाइन पर स्थापित करने के लिए डिज़ाइन किया गया है।
कार्यक्षमता और अनुप्रयोग
विस्तार जोड़ों तापमान अंतर और यांत्रिक कंपन के कारण अतिरिक्त तनाव की भरपाई के लिए आवश्यक हैं।वे पाइपलाइनों में आयामी परिवर्तन को कम करते हैं, नलिकाओं, और थर्मल विस्तार और संकुचन के कारण जहाजों. इसके अलावा वे इन प्रणालियों में अक्षीय, पार्श्व, और कोणीय विस्थापन के लिए समायोजित कर सकते हैं. उनके प्राथमिक कार्य के अलावा, वे एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समय में एक ही समयविस्तार जोड़ों को शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों में भी उपयोग मिलता है.
हीटिंग पाइपलाइनों में, थर्मल विस्तार या तापमान तनाव के कारण विरूपण या क्षति को रोकने में क्षतिपूर्ति करने वालों की महत्वपूर्ण भूमिका होती है।वे थर्मल विस्तार की भरपाईइस प्रकार पाइपलाइन की दीवारों पर तनाव कम होता है और वाल्वों या समर्थन संरचनाओं पर लगाए गए बल को कम से कम किया जाता है।
लाभ और अनुप्रयोग
मुक्त विस्तार और संकुचन करने में सक्षम लोचदार क्षतिपूर्ति घटकों के रूप में, विस्तार जोड़ों के कई फायदे हैं। वे विश्वसनीय हैं, अच्छा प्रदर्शन करते हैं, और एक कॉम्पैक्ट संरचना है।इन गुणों के कारण, इनका व्यापक रूप से रासायनिक इंजीनियरिंग, धातु विज्ञान और परमाणु ऊर्जा जैसे उद्योगों में उपयोग किया जाता है।
प्रकार और रूप
विस्तार जोड़ों के लिए विभिन्न रूपों में आते हैं, यू-आकार के जोड़ों के साथ सबसे लोकप्रिय विकल्प है। ओएम-आकार और सी-आकार के जोड़ों का भी आमतौर पर उपयोग किया जाता है।जब यह पाइपलाइनों की बात आती है, विस्तार जोड़ों को संरचनात्मक क्षतिपूर्ति के अनुसार वर्गीकृत किया जाता है। प्रकारों में सार्वभौमिक विस्तार जोड़, दबाव संतुलित विस्तार जोड़, टिकाऊ विस्तार जोड़,और गिंबल विस्तार जोड़प्रत्येक प्रकार को विभिन्न औद्योगिक अनुप्रयोगों की विशिष्ट आवश्यकताओं और मांगों को पूरा करने के लिए अनुकूलित किया गया है।
| मुख्य वस्तु | वर्गीकरण | विवरण |
| धातु विस्तार जोड़ | कोहनीविस्तार जोड़ |
घुमावदार पाइप, जैसे यू-आकार के तनाव मोड़, अपने लोचदार विरूपण का लाभ उठाने के लिए विस्तार जोड़ों के रूप में कार्य करते हैं। मजबूत स्थायित्व और दीर्घायु का दावा करते हुए, वे साइट पर निर्मित होते हैं।वे महत्वपूर्ण स्थान पर कब्जा कर लेते हैंइनका उपयोग भाप पाइपलाइनों और लंबी पाइपलाइनों में व्यापक रूप से किया जाता है।
|
|

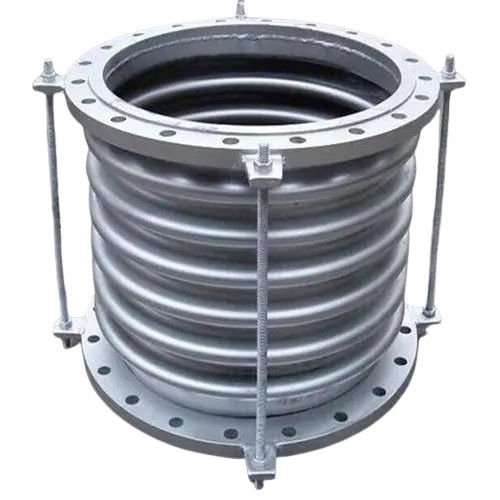

बेलोस विस्तार जोड़
|
बफ़ल विस्तार जोड़ धातु बफ़ल से बना विस्तार जोड़ है। यह पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन कर सकता है, और थोड़ी मात्रा में झुकने की भी अनुमति देता है।अनुमेय मुआवजे की राशि से अधिक होने से बचने के लिए, सुरक्षात्मक छड़ें या अंगूठियां ब्लोव के दोनों छोरों पर स्थापित की जाती हैं, और गाइड समर्थन कनेक्टेड पाइपलाइनों के दोनों छोरों पर स्थापित किए जाते हैं।जिसका उपयोग पाइपलाइनों के घूर्णन विकृतियों और पार्श्व विकृतियों की भरपाई के लिए किया जा सकता हैइन विस्तार जोड़ों के फायदे अंतरिक्ष-बचत, सामग्री-बचत, आसान मानकीकरण और बड़े पैमाने पर उत्पादन हैं, लेकिन नुकसान अपेक्षाकृत कम जीवन काल है।Bellows विस्तार जोड़ों आम तौर पर कम तापमान और दबाव के साथ छोटे पाइपलाइनों में प्रयोग किया जाता हैब्लोव उत्पादन प्रौद्योगिकी के सुधार के साथ इस प्रकार के विस्तार संयुक्त के आवेदन के दायरे का विस्तार हो रहा है। वर्तमान में,बफ़ल विस्तार जोड़ों का उपयोग पाइप सिस्टम में अधिकतम दबाव 6 के साथ किया जा सकता है.0 एमपीए | |
| स्लिप-टाइप विस्तार संयुक्त | स्लिप-प्रकार के विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो सापेक्ष अक्षीय आंदोलन के लिए सक्षम होते हैं। आंतरिक और बाहरी आस्तीन के बीच की जगह भरने के बॉक्स के साथ सील होती है। उपयोग के दौरान,पाइपों के दोनों छोरों को एक ही अक्ष पर चलते रहने के लिएउत्पाद में मुख्य रूप से आस्तीन (कोर ट्यूब), खोल, सील सामग्री आदि होते हैं। इसका उपयोग पाइपलाइनों के मनमाने कोण से अक्षीय विस्तार और अक्षीय रोटेशन की भरपाई करने के लिए किया जाता है।इसमें छोटी मात्रा और बड़ी क्षतिपूर्ति राशि की विशेषताएं हैं।, गर्म पानी, भाप, और वसा मीडिया के लिए उपयुक्त है। बाहरी आस्तीन के खिलाफ आस्तीन को स्लाइड करके, यह थर्मल विस्तार की भरपाई कर सकता है।स्लिप प्रकार के विस्तार संयुक्त के आंतरिक आस्तीन पाइपलाइन से जुड़ा हुआ है और उच्च प्रदर्शन स्वयं सील गतिशील सील के सिद्धांत और संरचना को अपनाता हैयह पाइपलाइन के विस्तार और संकुचन के साथ खोल के अंदर स्वतंत्र रूप से स्लाइड कर सकता है, और किसी भी पाइपलाइन की सील आवश्यकताओं को पूरा कर सकता है।खोल और आंतरिक आस्तीन के बीच नई सिंथेटिक सामग्री के साथ एक प्रकार की सील का उपयोग किया जाता है, जो उच्च तापमान का सामना कर सकते हैं, संक्षारण प्रतिरोध और उम्र बढ़ने के प्रतिरोध के साथ, -40 से 150 डिग्री सेल्सियस के तापमान सीमा के साथ,और विशेष परिस्थितियों में 350 डिग्री सेल्सियस तकयह न केवल अक्षीय स्लाइडिंग सुनिश्चित कर सकता है बल्कि पाइप के अंदर माध्यम के रिसाव को भी रोक सकता है। | |
| गैर धातु विस्तार संयुक्त | रबर विस्तार जोड़ | यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
| कपड़ा विस्तार जोड़ | कपड़ा विस्तार जोड़, मुख्य रूप से फाइबर कपड़े और रबर जैसे उच्च तापमान प्रतिरोधी सामग्री से बना है, प्रशंसक और नलिका कंपन और विरूपण के लिए बहुमुखी मुआवजा प्रदान करता है।वे कुशलता से अक्षीय को संबोधित, पार्श्व और कोणीय समायोजन बिना थ्रस्ट उत्पन्न, समर्थन डिजाइन को सरल। उल्लेखनीय विशेषताओं में संक्षारण प्रतिरोध, उच्च तापमान लचीलापन, शोर में कमी,और कंपन को कम करने वालाबिजली संयंत्रों के गर्म धमाके और धुएं और धूल पाइपलाइनों के लिए आदर्श, इन गैर धातु क्षतिपूर्तिकर्ताओं में अंतर्निहित ध्वनि अवशोषण और कंपन अलगाव गुण हैं,प्रभावी ढंग से बॉयलरों से शोर और कंपन को कम करनासरल संरचना, हल्के निर्माण और सरल रखरखाव के साथ, वे आसानी से परिचालन दक्षता सुनिश्चित करते हैं। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
