उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
मॉडल संख्या: सिंगल हिंग्ड, यूनिवर्सल हिंग्ड, यूनिवर्सल गिंबल, सिंगल गिंबल
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
1. हिंग्ड बेलोस विस्तार जोड़ों
एकल हिंग्ड बेलोस विस्तार जोड़
इसमें एक एकल धनुष के साथ एक पिन, हिंज प्लेट, राइजर प्लेट और अन्य संरचनात्मक घटक शामिल हैं। इस प्रकार के विस्तार जोड़ कोण में परिवर्तन के माध्यम से कोणीय विस्थापन को अवशोषित करते हैं।एकल घुमावदार धनुष विस्तार संयुक्त के जोर और दबाव घुमावदार द्वारा किया जाता है, जो यह सुनिश्चित करता है कि विस्तार संयुक्त अक्षीय गति को अवशोषित नहीं कर सकता है और धातु बफ़ल को मोड़ से बचाता है।दूरी के अनुपात में उनकी मुआवजा क्षमता के साथ.
2यूनिवर्सल हिंग्ड एक्सपेंशन जॉइंट
जिसमें दो बफ़ल होते हैं जो एक मध्यवर्ती पाइप द्वारा जुड़े होते हैं, साथ ही एक पिन, हिंज प्लेट, राइज़र प्लेट और अन्य संरचनात्मक घटक होते हैं।यह विस्तार संयुक्त एक विमान के भीतर पार्श्व और कोणीय विस्थापन को अवशोषित करता है जबकि धनुष से दबाव जोर का सामना करता हैताकि पाइपलाइन प्रणाली में दबाव को निश्चित बिंदुओं और गाइड रेल पर नहीं पहुंचाया जाए।हिंज सुनिश्चित करता है कि विस्तार संयुक्त अक्षीय गति को अवशोषित नहीं कर सकते हैं और मोड़ से धातु ब्लो की रक्षा के लिए प्रयोग किया जाता है. डिजाइन में, हिंज द्वारा अवशोषित दबाव से अधिक होना चाहिए कि यह कितना अवशोषित कर सकता है। आम तौर पर दो या दो से अधिक इकाइयों को संयोजन में उपयोग किया जाता है, उनकी क्षतिपूर्ति क्षमता दूरी के अनुपात में होती है.
3सार्वभौमिक जिम्बल विस्तार संयुक्त
एक कनेक्टिंग पाइप और एक दोहरी परिपत्र गिंबल प्रणाली द्वारा जुड़े दो बफ़ल से मिलकर,यह विस्तार संयुक्त किसी भी विमान में महत्वपूर्ण पार्श्व आंदोलनों और किसी भी दिशा में कोणीय आंदोलनों को अवशोषित कर सकते हैं. गिंबल गोल या वर्ग हो सकता है. गोल गिंबल के लिए,उनके टोक़ पर विचार किया जाना चाहिए, जबकि वर्ग वाले के लिए, झुकने के कारण अस्थिरता को ध्यान में रखा जाना चाहिए. गिंबल के कारण,पिन, और हिंज प्लेटों के दबाव के जोर और अन्य अतिरिक्त बाहरी बलों का सामना करने की क्षमता, विस्तार संयुक्त पाइपलाइन पर बाहरी बल के बिना आंतरिक दबाव के जोर को अवशोषित करता है।तदनुसारपाइपलाइन समर्थन स्थापना को सरल बनाना संभव है।
लागू सीमाः विभिन्न जटिल पाइपलाइन प्रणालियों, जैसे एल-आकार, जेड-आकार और यू-आकार पाइपलाइनों में विभिन्न स्थानिक पाइपलाइन प्रणालियों में कोणीय विस्थापन की भरपाई।

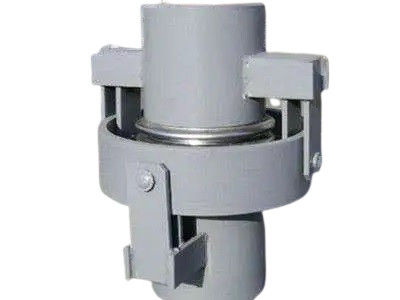

4एकल गिंबल बेलोस विस्तार संयुक्त
इस प्रकार के विस्तार संयुक्त किसी भी विमान में पाइपलाइन के कोणीय विस्थापन को अवशोषित कर सकते हैं। एक पिन, पिन, पिन प्लेट और राइजर प्लेट सहित एक गिंबल-हिंग संरचना से मिलकर,यह न केवल पाइपलाइन के दबाव जोर को रोकता है, लेकिन यह भी किसी भी विमान में कोणीय विस्थापन अवशोषितविस्तार जोड़ पाइपलाइन पर बाहरी बल के बिना आंतरिक दबाव थ्रस्ट को अवशोषित करता है, इसलिए, पाइपलाइन समर्थन स्थापना को सरल बनाना संभव है।गिंबल गोल या चौकोर हो सकता हैपरिपत्र गिंबल के लिए, उनके टोक़ पर विचार किया जाना चाहिए, जबकि वर्गों के लिए, झुकने के कारण अस्थिरता को ध्यान में रखा जाना चाहिए।
लागू सीमाः विभिन्न जटिल पाइपलाइन प्रणालियों, जैसे एल-आकार, जेड-आकार और यू-आकार पाइपलाइनों में विभिन्न स्थानिक पाइपलाइन प्रणालियों में कोणीय विस्थापन की भरपाई।
