उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: सिलिकॉन त्वचा गैर-धात्विक
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 30000 टुकड़े
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
सामग्री: |
स्टील, सिलिकॉन त्वचा |
आकार: |
DN200-6000（मिमी） |
कार्य तापमान: |
-20~1200°C |
टकराव प्रतिरोध शक्ति: |
2.4(एमपीए) |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
सामग्री: |
स्टील, सिलिकॉन त्वचा |
आकार: |
DN200-6000（मिमी） |
कार्य तापमान: |
-20~1200°C |
टकराव प्रतिरोध शक्ति: |
2.4(एमपीए) |
1विस्तार जोड़
विस्तार जोड़ों, जिसे मुआवजे के रूप में भी जाना जाता है, में एक या एक से अधिक धनुष (लचीला घटकों), कनेक्टर, समर्थन, फ्लैंग्स, नलिकाओं और अन्य सामानों को शामिल करने वाला एक लचीला डिजाइन होता है।पोत के खोल या पाइपलाइन पर स्थापित, इन संरचनाओं का उद्देश्य तापमान परिवर्तन और यांत्रिक कंपन के परिणामस्वरूप अतिरिक्त तनाव को कम करना है।वे पाइपलाइनों में आयामी परिवर्तनों की भरपाई करते हैंथर्मल विस्तार और संकुचन के कारण, वे अक्षीय, पार्श्व और कोणीय विस्थापन के लिए समायोजित करते हैं,हीटिंग आपूर्ति प्रणालियों में शोर और कंपन में कमी के लिए एक समाधान प्रदान करना.
हीटिंग पाइपलाइनों को थर्मल विस्तार और तापमान तनाव के कारण विरूपण या क्षति से बचाने के लिए, मुआवजा आवश्यक है। पाइपलाइनों में थर्मल विस्तार को समायोजित करके,वे पाइपलाइन की दीवारों पर तनाव को कम करते हैं और वाल्व या समर्थन संरचनाओं पर कार्य करने वाले बलों को कम करते हैं.
अपनी लोचदार प्रकृति और मुक्त रूप से विस्तार और संकुचन करने की क्षमता के कारण, विस्तार जोड़ों विश्वसनीय संचालन, उत्कृष्ट प्रदर्शन और एक कॉम्पैक्ट संरचना प्रदान करते हैं।वे विभिन्न उद्योगों में व्यापक रूप से कार्यरत हैंयू-आकार का विस्तार जोड़ सबसे अधिक इस्तेमाल किया जाने वाला पोत विस्तार जोड़ है, इसके बाद ओ-आकार और सी-आकार के जोड़ होते हैं।पाइपलाइन विस्तार जोड़ों को संरचनात्मक मुआवजे के आधार पर वर्गीकृत किया जाता है, जैसे सार्वभौमिक, दबाव संतुलित, टिकाऊ, और गिंबल विस्तार जोड़।
| मुख्य वस्तु | वर्गीकरण | विवरण |
|
धातु विस्तार जोड़ |
कोहनी विस्तार जोड़ |
टेन्शन बेंड, जहां पाइप यू-आकार या अन्य विन्यासों में आकार में हैं,एक प्रकार के विस्तार जोड़ के रूप में कार्य करता है जो आयामी परिवर्तनों की भरपाई के लिए आकार के लोचदार विरूपण गुणों का दोहन करता हैइनका लाभ उत्कृष्ट शक्ति, लंबे सेवा जीवन और साइट पर उत्पादन करने की क्षमता में निहित है। हालांकि, वे स्थान की खपत कर सकते हैं, उच्च इस्पात खपत की आवश्यकता होती है,और अधिक घर्षण प्रतिरोध हैइन कमियों के बावजूद, विभिन्न भाप पाइपलाइन और लंबी पाइपलाइन प्रणालियों में तनाव मोड़ का व्यापक रूप से उपयोग किया जाता है। |
|
बेलोस विस्तार जोड़
|
धातु के धनुषों से निर्मित एक धनुष विस्तार जोड़, पाइपलाइन के साथ अक्षीय विस्तार और संकुचन दोनों प्रदान करता है, साथ ही सीमित झुकने की क्षमता भी प्रदान करता है।अनुमेय क्षतिपूर्ति सीमा से अधिक होने से बचाने के लिएइसके अलावा, कनेक्टेड पाइपलाइनों के दोनों छोरों पर सुरक्षात्मक छड़ें या छल्ले लगाए जाते हैं, जबकि गाइड समर्थन स्थापित होते हैं।पाइपलाइनों में घूर्णन और पार्श्व विरूपणों की भरपाई के लिए कोणीय और पार्श्व विस्तार जोड़ उपलब्ध हैं. इन विस्तार जोड़ों के लाभों में अंतरिक्ष दक्षता, सामग्री संरक्षण, मानकीकरण की आसानी और बड़े पैमाने पर उत्पादन क्षमता शामिल हैं।अपेक्षाकृत कम जीवन काल एक नुकसान हैआमतौर पर, कम तापमान और दबाव के साथ छोटी पाइपलाइनों में बफ़ल विस्तार जोड़ों का उपयोग किया जाता है।इस प्रकार के विस्तार जोड़ के लिए अनुप्रयोगों का दायरा व्यापक हैवर्तमान में, 6.0 एमपीए के अधिकतम दबाव के साथ पाइप प्रणालियों में बफ़ल विस्तार जोड़ों का उपयोग किया जा सकता है। |
|
|
स्लिप-टाइप विस्तार संयुक्त |
स्लिप-टाइप विस्तार जोड़ एक बहुमुखी उपकरण है जो पाइपलाइनों में थर्मल विस्तार और अक्षीय रोटेशन की भरपाई के लिए सापेक्ष अक्षीय आंदोलन में सक्षम आंतरिक और बाहरी आस्तीनों का उपयोग करता है।आस्तीन के बीच की जगह भरने बॉक्स के साथ सील है, यह सुनिश्चित करता है कि पाइप के दोनों छोर ऑपरेशन के दौरान एक ही अक्ष पर चलें। इस विस्तार संयुक्त के प्रमुख घटकों में आस्तीन (कोर ट्यूब), खोल और सील सामग्री शामिल हैं। यह गर्म पानी, भाप और वसा मीडिया को संभालने के लिए डिज़ाइन किया गया है,बड़ी क्षतिपूर्ति राशि के साथ एक छोटी मात्रा की पेशकशआंतरिक आस्तीन थर्मल विस्तार की भरपाई के लिए बाहरी आस्तीन के खिलाफ स्लाइड करता है, जबकि एक उच्च प्रदर्शन स्वयं सील गतिशील सील बनाए रखता है। खोल और आंतरिक आस्तीन के बीच की सील एक नई सिंथेटिक सामग्री का उपयोग करती है जो उच्च तापमान, संक्षारण और उम्र बढ़ने का सामना कर सकती है।इस सामग्री का तापमान -40 से 150 डिग्री सेल्सियस तक होता है, और विशेष परिस्थितियों में 350 डिग्री सेल्सियस तक पहुंच सकता है। यह न केवल अक्षीय स्लाइडिंग सुनिश्चित करता है बल्कि पाइप के अंदर माध्यम के रिसाव को भी रोकता है। कुल मिलाकर, स्लिप-टाइप विस्तार संयुक्त पाइपलाइनों में थर्मल विस्तार और अक्षीय रोटेशन की भरपाई के लिए एक विश्वसनीय और कुशल समाधान प्रदान करता है,जबकि एक सुरक्षित सील बनाए रखने और प्रणाली के जीवनकाल का विस्तार. |
|
|
गैर धातु विस्तार संयुक्त |
रबर विस्तार जोड़ |
यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
|
कपड़ा विस्तार जोड़ |
कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2गैर धातु विस्तार जोड़ों
गैर-धात्विक मुआवजाकर्ताओं को निम्नलिखित प्रकारों में विभाजित किया जा सकता हैः सीधे बेलनाकार गैर-धातु विस्तार जोड़ों, यौगिक गैर-धातु विस्तार जोड़ों, कोणीय गैर-धातु विस्तार जोड़ों,और वर्ग गैर धातु विस्तार जोड़ों.

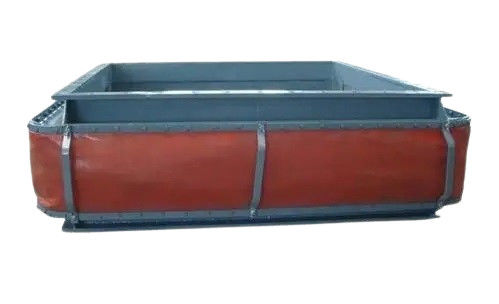

आयताकार गैर-धातु क्षतिपूर्ति यंत्रों के धुआं नलिकाओं में मुख्य रूप से थर्मल विस्थापन और/या झटके अवशोषण को अवशोषित करने के लिए उपयोग किए जाते हैं।आयताकार गैर-धात्विक क्षतिपूर्ति के लिए कनेक्शन प्रकारों में फ्लैंज कनेक्शन और नोजल कनेक्शन शामिल हैं.
|
क्षतिपूर्ति खंड की लंबाई ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
मुआवजे की मात्रा (एनएम)
|
अक्षीय विस्थापन (x/m) |
-30 | -50 | -75 | -85 | -१०५ | -125 | -130 | -140 | -165 | -175 | १९५५ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
पार्श्व विस्थापन (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
कार्य तापमान (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
कार्य दबाव P ((Kpa) |
±10~±300,यदि उपयोगकर्ता की आवश्यकता है, दायरे से परे दबाव, अलग से डिजाइन किया जा सकता है। |
||||||||||||||
|
प्रवाह दर |
a ̇ b | v=8 ¢15 | |||||||||||||
| सी ् ा | v=8 ¢20 | ||||||||||||||
गैस टरबाइन की निकास नलिका
सल्फ़राइज़ेशन सिस्टम
विभिन्न उद्योगों के धुआं नलिका और निकास प्रणाली
कोयला से चलने वाले, सर्किलिंग सल्फ़राइज्ड बेड बॉयलर
अपशिष्ट गर्मी के बॉयलरों के धुआं के नलिका
3गोल गैर धातुय प्रतिपूरक/विस्तार संयुक्त
सर्कुलर गैर धातुय मुआवजा/विस्तार संयुक्त में निम्नलिखित मुख्य विशेषताएं हैं:
थर्मल विस्तार के लिए मुआवजाः यह कई दिशाओं में मुआवजा दे सकता है, जो धातु मुआवजा देने वालों से बहुत बेहतर है जो केवल एकल-अक्ष मुआवजा प्रदान कर सकते हैं।
मुआवजामाउंटिंग त्रुटि: पाइपलाइन कनेक्शन के दौरान अपरिहार्य प्रणाली त्रुटियों के कारण, फाइबर मुआवजे प्रभावी रूप से समाप्त करते हैंविसंगति.
शोर में कमी औरकंपनपृथक्करणः फाइबर कपड़े और पृथक्करण कपास में स्वाभाविक रूप से ध्वनि अवशोषण और कंपन पृथक्करण कार्य होते हैं, जो बॉयलर और प्रशंसकों जैसी प्रणालियों में शोर और कंपन को प्रभावी ढंग से कम करते हैं।
कोई रिवर्स थ्रस्ट नहींः चूंकि मुख्य सामग्री फाइबर कपड़े है, इसलिए कोई बल संचरण नहीं है। फाइबर मुआवजा का उपयोग डिजाइन को सरल बनाता है, बड़े समर्थन की आवश्यकता से बचता है,और बड़े पैमाने पर सामग्री और श्रम बचाता है.
उत्कृष्ट उच्च तापमान और संक्षारण प्रतिरोधः चयनित फ्लोरोप्लास्टिक और सिलिकॉन सामग्री में उत्कृष्ट उच्च तापमान और संक्षारण प्रतिरोध होता है।
अच्छा सीलिंग प्रदर्शन: अपेक्षाकृत पूर्ण उत्पादन और विधानसभा प्रणाली के साथ, फाइबर मुआवजा कोई रिसाव सुनिश्चित करता है।
हल्का, सरल संरचना, सुविधाजनक स्थापना और रखरखाव।
धातु प्रतिस्थापन की तुलना में कम कीमत, आयातित उत्पादों की तुलना में बेहतर गुणवत्ताः कीमत आयातित उत्पादों के 1/2 से 1/5 है, जिसमें अच्छे डम्पिंग प्रभाव हैं।
अच्छा सीलिंग प्रदर्शनः बिना गास्केट के बड़े फ्लैंग्स का उपयोग करता है, लागत को कम करता है और प्रत्यक्ष स्थापना सुनिश्चित करता है।
लंबी सेवा जीवन।
