उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: आयताकार गैर धातु
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 30000 टुकड़े
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
संबंध: |
वेल्डिंग |
सामग्री: |
स्टील, फाइबर कपड़े, सिलिकॉन रबर कपड़े, फ्लोरो रबर कपड़े, पीटीएफई फिल्म, पीटीएफई कपड़े, सिरेमिक कपड़े |
आवेदन: |
गर्म हवा निकास, धूल हटाने वाली पाइपलाइन आदि |
प्रकार: |
अक्षीय प्रकार |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
संबंध: |
वेल्डिंग |
सामग्री: |
स्टील, फाइबर कपड़े, सिलिकॉन रबर कपड़े, फ्लोरो रबर कपड़े, पीटीएफई फिल्म, पीटीएफई कपड़े, सिरेमिक कपड़े |
आवेदन: |
गर्म हवा निकास, धूल हटाने वाली पाइपलाइन आदि |
प्रकार: |
अक्षीय प्रकार |
1. विस्तार जोड़ों (compensators)
विस्तार जोड़ों को आम तौर पर मुआवजे के रूप में संदर्भित किया जाता है। वे एक या एक से अधिक ब्लो (एक लोचदार घटक) मुख्य कार्य शरीर के रूप में, साथ ही दोनों सिरों पर कनेक्टर, समर्थन, फ्लैंग्स,नलिकाएँ, और अन्य सामान।विस्तार जोड़ एक लचीली संरचना है जो तापमान के अंतर और यांत्रिक कंपन के कारण अतिरिक्त तनाव की भरपाई के लिए पोत के खोल या पाइपलाइनों पर स्थापित होती है. धनुष के प्रभावी विस्तार और संकुचन का उपयोग करके, वे पाइपलाइनों, नलिकाओं, जहाजों आदि में आयामी परिवर्तनों की भरपाई करते हैं,जो थर्मल विस्तार और संकुचन के कारण होते हैं, या पाइपलाइनों, नलिकाओं, पात्रों आदि के अक्षीय, पार्श्व और कोणीय विस्थापनों की भरपाई करते हैं। उनका उपयोग शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों के लिए भी किया जा सकता है।हीटिंग पाइपलाइनों को गर्म करते समय थर्मल विस्तार या तापमान तनाव के कारण हीटिंग पाइपलाइनों के विरूपण या क्षति को रोकने के लिए, पाइपलाइनों के थर्मल विस्तार की भरपाई के लिए पाइपलाइनों पर क्षतिपूर्ति करने वाले उपकरण स्थापित करने की आवश्यकता है,इस प्रकार पाइपलाइन की दीवारों पर तनाव और वाल्वों या समर्थन संरचनाओं पर कार्य करने वाले बलों को कम करना.
चूंकि विस्तार जोड़ मुक्त विस्तार और संकुचन में सक्षम लोचदार प्रतिपूर्ति घटक हैं, इसलिए उनके पास विश्वसनीय संचालन, अच्छा प्रदर्शन और कॉम्पैक्ट संरचना, और अन्य के फायदे हैं।इसलिए इनका व्यापक रूप से रासायनिक इंजीनियरिंग जैसे विभागों में प्रयोग किया जाता है।जहाजों पर विभिन्न प्रकार के विस्तार जोड़ों का उपयोग किया जाता है, जिनमें यू-आकार का विस्तार जोड़ सबसे व्यापक रूप से उपयोग किया जाता है।इसके बाद Ω के आकार और C के आकार के जोड़ होते हैंपाइपलाइनों पर प्रयुक्त विस्तार जोड़ों के संबंध में, उन्हें संरचनात्मक क्षतिपूर्ति के अनुसार सार्वभौमिक विस्तार जोड़, दबाव संतुलित विस्तार जोड़, टिकाऊ विस्तार जोड़,और गिंबल विस्तार जोड़.
| मुख्य वस्तु | वर्गीकरण | विवरण |
|
धातु विस्तार जोड़ |
कोहनी विस्तार जोड़ |
पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है. |
|
बेलोस विस्तार जोड़
|
धातु के धनुषों से निर्मित एक धनुष विस्तार जोड़, पाइपलाइन के साथ अक्षीय विस्तार और संकुचन की अनुमति देता है और थोड़ा झुकने की अनुमति देता है।प्रत्येक छोर पर सुरक्षात्मक छड़ें या छल्ले लगाए जाते हैं, कनेक्टेड पाइपलाइनों पर गाइड समर्थन के साथ। कोणीय और पार्श्व जोड़ों रोटेशनल और पार्श्व पाइपलाइन विरूपण को संबोधित करते हैं। अंतरिक्ष और सामग्री की बचत प्रदान करते हुए, मानकीकरण,और बड़े पैमाने पर उत्पादन लाभमुख्य रूप से कम, कम तापमान और दबाव पाइपलाइनों में उपयोग किया जाता है, उत्पादन प्रौद्योगिकी में प्रगति उनके अनुप्रयोगों को व्यापक कर रही है,अब 6 तक के दबाव का समर्थन.0 एमपीए |
|
|
स्लिप-टाइप विस्तार संयुक्त |
स्लिप-टाइप विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो अक्षीय रूप से चलते हैं। यह एक भरने वाले बॉक्स के साथ सील किया जाता है, यह अक्षीय विस्तार और रोटेशन की भरपाई करते हुए पाइप संरेखण को बनाए रखता है।छोटे आयामों और उच्च क्षतिपूर्ति क्षमता के साथ, यह गर्म पानी, भाप और वसा अनुप्रयोगों के लिए उपयुक्त है। थर्मल विस्तार को बाहरी के खिलाफ आंतरिक आस्तीन को स्लाइड करके संबोधित किया जाता है। एक उच्च प्रदर्शन आत्म सील गतिशील सील से लैस,यह सील आवश्यकताओं को पूरा करते हुए पाइपलाइन आंदोलन को समायोजित करता हैएक विशेष सिंथेटिक सील उच्च तापमान, संक्षारण और उम्र बढ़ने का सामना करती है, -40 से 150 डिग्री सेल्सियस और विशेष मामलों में 350 डिग्री सेल्सियस तक के तापमान में काम करती है।यह डिजाइन मध्यम रिसाव को रोकने के दौरान अक्षीय आंदोलन सुनिश्चित करता है. |
|
|
गैर धातु विस्तार संयुक्त |
रबर विस्तार जोड़ |
यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
|
कपड़ा विस्तार जोड़ |
कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2गैर धातु विस्तार जोड़ों
गैर-धात्विक प्रतिपूरकों के प्रकार और अनुप्रयोग:
विभिन्न औद्योगिक सेटिंग्स में महत्वपूर्ण घटक, गैर-धात्विक मुआवजाकर्ताओं को व्यापक रूप से चार प्रकारों में वर्गीकृत किया जा सकता हैः सीधा बेलनाकार, यौगिक, कोणीय,और वर्ग गैर धातु विस्तार जोड़ों.
सीधी बेलनाकार गैर धातु विस्तार जोड़ों पाइप सिस्टम में थर्मल विस्थापन को अवशोषित करने और तनाव को कम करने के लिए एक सरल लेकिन प्रभावी समाधान प्रदान करते हैं।
कंपाउंड नॉन-मेटलिक एक्सपेंशन जॉइंट्स को अधिक जटिल विस्थापन पैटर्न को संभालने के लिए डिज़ाइन किया गया है, जो अक्सर घुमावदार या अनियमित आकार के पाइपलाइनों में पाए जाते हैं।
कोणीय गैर-धातु विस्तार जोड़ों को विशेष रूप से कोणीय आंदोलनों को समायोजित करने के लिए इंजीनियर किया गया है, जो उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां पाइपिंग सिस्टम दिशा में परिवर्तन का अनुभव करते हैं।
स्क्वायर नॉन-मेटलिक एक्सपेंशन जॉइंट्स स्क्वायर-आकार के नलिकाओं और पाइपिंग के लिए उपयुक्त हैं, जो कुशल थर्मल विस्थापन मुआवजा प्रदान करते हैं।

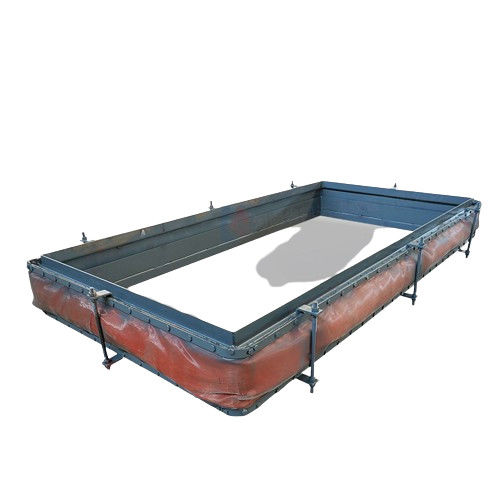

इन प्रकारों में से, आयताकार गैर-धात्विक मुआवजाकर्ता बिजली संयंत्रों के धुआं नलिकाओं में एक महत्वपूर्ण भूमिका निभाते हैं। उनका प्राथमिक कार्य थर्मल विस्थापन और/या सदमे को अवशोषित करना है,धुआं प्रणाली का सुचारू और कुशल संचालन सुनिश्चित करनाआयताकार क्षतिपूर्ति करने वाले विभिन्न प्रकार के कनेक्शन में आते हैं, जिनमें फ्लैंज कनेक्शन और नोजल कनेक्शन शामिल हैं, जो मौजूदा प्रणालियों में स्थापना और एकीकरण में लचीलापन की अनुमति देता है।
|
क्षतिपूर्ति खंड की लंबाई ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
मुआवजे की मात्रा (एनएम)
|
अक्षीय विस्थापन (x/m) |
-30 | -50 | -75 | -85 | -१०५ | -125 | -130 | -140 | -165 | -175 | १९५५ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
पार्श्व विस्थापन (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
कार्य तापमान (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
कार्य दबाव P ((Kpa) |
±10~±300,यदि उपयोगकर्ता की आवश्यकता है, दायरे से परे दबाव, अलग से डिजाइन किया जा सकता है। |
||||||||||||||
|
प्रवाह दर |
a ̇ b | v=8 ¢15 | |||||||||||||
| सी ् ा | v=8 ¢20 | ||||||||||||||
गैस टरबाइन की निकास नलिका
सल्फ़राइज़ेशन सिस्टम
विभिन्न उद्योगों के धुआं नलिका और निकास प्रणाली
कोयला से चलने वाले, सर्किलिंग सल्फ़राइज्ड बेड बॉयलर
अपशिष्ट गर्मी के बॉयलरों के धुआं के नलिका
3. फाइबर कपड़े मुआवजा / विस्तार जोड़ों
कपड़े के मुआवजे (फाइबर कपड़े मुआवजे) /विस्तार जोड़ों में निम्नलिखित विशेषताएं हैंः
उद्देश्यः वे अक्षीय और कोणीय विस्थापन की भरपाई कर सकते हैं, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी,और कंपन पृथक्करण, जिससे वे विशेष रूप से गर्म हवा के नलिकाओं और धुआं नलिकाओं के लिए उपयुक्त हैं।
परिपत्र गैर-धात्विक मुआवजा/विस्तार जोड़ों के लिए पैरामीटर तालिकाः
|
परिपत्र उत्पाद विनिर्देश |
Dw | D1 | D2 | D3 | b | d |
बोल्ट छेद की संख्या |
|
मिमी |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
