1. विस्तार जोड़ों (compensators)
विस्तार जोड़ों को आम तौर पर मुआवजे के रूप में संदर्भित किया जाता है। वे एक या एक से अधिक ब्लो (एक लोचदार घटक) मुख्य कार्य शरीर के रूप में, साथ ही दोनों सिरों पर कनेक्टर, समर्थन, फ्लैंग्स,नलिकाएँ, और अन्य सामान।विस्तार जोड़ एक लचीली संरचना है जो तापमान के अंतर और यांत्रिक कंपन के कारण अतिरिक्त तनाव की भरपाई के लिए पोत के खोल या पाइपलाइनों पर स्थापित होती है. धनुष के प्रभावी विस्तार और संकुचन का उपयोग करके, वे पाइपलाइनों, नलिकाओं, जहाजों आदि में आयामी परिवर्तनों की भरपाई करते हैं,जो थर्मल विस्तार और संकुचन के कारण होते हैं, या पाइपलाइनों, नलिकाओं, पात्रों आदि के अक्षीय, पार्श्व और कोणीय विस्थापनों की भरपाई करते हैं। उनका उपयोग शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों के लिए भी किया जा सकता है।हीटिंग पाइपलाइनों को गर्म करते समय थर्मल विस्तार या तापमान तनाव के कारण हीटिंग पाइपलाइनों के विरूपण या क्षति को रोकने के लिए, पाइपलाइनों के थर्मल विस्तार की भरपाई के लिए पाइपलाइनों पर क्षतिपूर्ति करने वाले उपकरण स्थापित करने की आवश्यकता है,इस प्रकार पाइपलाइन की दीवारों पर तनाव और वाल्वों या समर्थन संरचनाओं पर कार्य करने वाले बलों को कम करना.
चूंकि विस्तार जोड़ मुक्त विस्तार और संकुचन में सक्षम लोचदार प्रतिपूर्ति घटक हैं, इसलिए उनके पास विश्वसनीय संचालन, अच्छा प्रदर्शन और कॉम्पैक्ट संरचना, और अन्य के फायदे हैं।इसलिए इनका व्यापक रूप से रासायनिक इंजीनियरिंग जैसे विभागों में प्रयोग किया जाता है।जहाजों पर विभिन्न प्रकार के विस्तार जोड़ों का उपयोग किया जाता है, जिनमें यू-आकार का विस्तार जोड़ सबसे व्यापक रूप से उपयोग किया जाता है।इसके बाद Ω के आकार और C के आकार के जोड़ होते हैंपाइपलाइनों पर प्रयुक्त विस्तार जोड़ों के संबंध में, उन्हें संरचनात्मक क्षतिपूर्ति के अनुसार सार्वभौमिक विस्तार जोड़, दबाव संतुलित विस्तार जोड़, टिकाऊ विस्तार जोड़,और गिंबल विस्तार जोड़.
| मुख्य वस्तु | वर्गीकरण | विवरण |
|
धातु विस्तार जोड़ |
कोहनी विस्तार जोड़ |
पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है. |
|
बेलोस विस्तार जोड़
|
बफ़ल विस्तार जोड़ एक धातु जोड़ है जो अक्षीय रूप से विस्तार / अनुबंध करता है, जिससे थोड़ा झुकने की अनुमति मिलती है। सुरक्षात्मक छड़ें / छल्ले और गाइड समर्थन ओवर-मुआवजे को रोकते हैं।कोणीय और पार्श्व जोड़ घुमावदार/पक्षीय विरूपणों की भरपाई करते हैं. फायदेः अंतरिक्ष की बचत, सामग्री-कुशल, आसान मानकीकरण, बड़े पैमाने पर उत्पादन। नुकसानः कम जीवन काल। आमतौर पर छोटे, कम तापमान, कम दबाव पाइप में उपयोग किया जाता है।तकनीकी प्रगति के साथ, वे अब पाइप सिस्टम में 6.0 एमपीए तक का काम करते हैं। |
|
|
स्लिप-टाइप विस्तार संयुक्त |
स्लिप प्रकार के विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो एक दूसरे के सापेक्ष अक्षीय रूप से स्थानांतरित हो सकते हैं। अंतराल को भरने वाले बॉक्स से सील किया जाता है। सुनिश्चित करें कि पाइप के छोर अक्षीय रूप से संरेखित हों।इसमें आस्तीन शामिल हैंयह पाइपलाइनों के अक्षीय विस्तार और घूर्णन की भरपाई करता है। गर्म पानी, भाप और वसा के लिए आदर्श। आंतरिक आस्तीन को स्लाइड करके, यह थर्मल विस्तार के लिए समायोजित करता है।पाइपलाइन से जुड़ा हुआ, आंतरिक आस्तीन खोल के अंदर स्वतंत्र रूप से स्लाइड करता है। खोल और आंतरिक आस्तीन के बीच एक नया सिंथेटिक सील का उपयोग करता है, जो गर्मी, संक्षारण और उम्र बढ़ने के लिए प्रतिरोधी है।मीडिया रिसाव को रोकते हुए अक्षीय स्लाइडिंग सुनिश्चित करता हैतापमान सीमाः -40 से 150°C, विशेष परिस्थितियों में 350°C तक। |
|
|
गैर धातु विस्तार संयुक्त |
रबर विस्तार जोड़ |
यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
|
कपड़ा विस्तार जोड़ |
फैब्रिक विस्तार जोड़ों फाइबर कपड़े, रबर, और अन्य गर्मी प्रतिरोधी सामग्री से बने होते हैं। वे पंखे और नलिका कंपन और विरूपण की भरपाई, अक्षीय, पार्श्व और कोणीय मुद्दों को संबोधित करते हैं.वे सरल समर्थन डिजाइन, संक्षारण प्रतिरोध, और शोर और कंपन में कमी प्रदान करते हैं।वे ध्वनि को अवशोषित करते हैं और कंपन को अलग करते हैं, बॉयलर और प्रशंसकों से शोर और कंपन को कम करते हैं। वे सरल, हल्के और बनाए रखने में आसान हैं। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2गैर धातु विस्तार जोड़ों

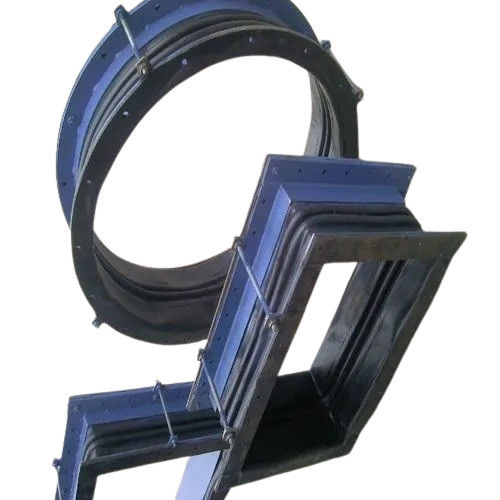

गैर-धात्विक मुआवजाकर्ताओं को निम्नलिखित प्रकारों में विभाजित किया जा सकता हैः सीधे बेलनाकार गैर-धातु विस्तार जोड़ों, यौगिक गैर-धातु विस्तार जोड़ों, कोणीय गैर-धातु विस्तार जोड़ों,और वर्ग गैर धातु विस्तार जोड़ों.
आयताकार गैर-धातु क्षतिपूर्ति यंत्रों के धुआं नलिकाओं में मुख्य रूप से थर्मल विस्थापन और/या झटके अवशोषण को अवशोषित करने के लिए उपयोग किए जाते हैं।आयताकार गैर-धात्विक क्षतिपूर्ति के लिए कनेक्शन प्रकारों में फ्लैंज कनेक्शन और नोजल कनेक्शन शामिल हैं.
|
क्षतिपूर्ति खंड की लंबाई ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
मुआवजे की मात्रा (एनएम)
|
अक्षीय विस्थापन (x/m) |
-30 | -50 | -75 | -85 | -१०५ | -125 | -130 | -140 | -165 | -175 | १९५५ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
पार्श्व विस्थापन (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
कार्य तापमान (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
कार्य दबाव P ((Kpa) |
±10~±300,यदि उपयोगकर्ता की आवश्यकता है, दायरे से परे दबाव, अलग से डिजाइन किया जा सकता है। |
||||||||||||||
|
प्रवाह दर |
a ̇ b | v=8 ¢15 | |||||||||||||
| सी ् ा | v=8 ¢20 | ||||||||||||||
गैस टरबाइन की निकास नलिका
सल्फ़राइज़ेशन सिस्टम
विभिन्न उद्योगों के धुआं नलिका और निकास प्रणाली
कोयला से चलने वाले, सर्किलिंग सल्फ़राइज्ड बेड बॉयलर
अपशिष्ट गर्मी के बॉयलरों के धुआं के नलिका
3. फाइबर कपड़े मुआवजा / विस्तार जोड़ों
कपड़े के मुआवजे में कई मुख्य विशेषताएं होती हैंः
- मुआवजाः वे अक्षीय और कोणीय विस्थापन के लिए प्रभावी ढंग से मुआवजा देते हैं।
- विशेषताएं: ये मुआवजा देने वाले कोई जोर नहीं देते, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी और कंपन पृथक्करण प्रदान करते हैं।
- आदर्श अनुप्रयोगः कपड़े के मुआवजे विशेष रूप से गर्म हवा के नलिकाओं और धुआं नलिकाओं में उपयोग के लिए उपयुक्त हैं।
परिपत्र गैर-धात्विक मुआवजा/विस्तार जोड़ों के लिए पैरामीटर तालिकाः
|
परिपत्र उत्पाद विनिर्देश |
Dw | D1 | D2 | D3 | b | d |
बोल्ट छेद की संख्या |
|
मिमी |
|||||||
| Φ108 | 108 | 200 | 164 | 110 | 10 | 14 | 4 |
| Φ159 | 159 | 251 | 215 | 161 | 8 | ||
| Φ219 | 219 | 311 | 275 | 221 | |||
| Φ273 | 273 | 365 | 330 | 275 | 12 | ||
| Φ325 | 325 | 427 | 385 | 327 | |||
| Φ377 | 377 | 479 | 435 | 379 | |||
| Φ426 | 426 | 528 | 490 | 428 | |||
| Φ480 | 480 | 595 | 540 | 483 | 12 | 18 | |
| Φ530 | 530 | 645 | 600 | 533 | |||
| Φ630 | 630 | 745 | 700 | 633 | |||
| Φ720 | 720 | 843 | 800 | 723 | 16 | ||
| Φ820 | 820 | 943 | 900 | 823 | 20 | ||
| Φ920 | 920 | 1043 | 1000 | 923 | |||
| Φ1020 | 1020 | 1153 | 1100 | 1023 | 14 | 22 | |
| Φ1120 | 1120 | 1253 | 1200 | t123 | |||
| Φ1220 | 1220 | 1353 | 1300 | 1223 | |||
| Φ1320 | 1320 | 1453 | 1400 | 1323 | 24 | ||
| Φ1420 | 1420 | 1553 | 1500 | 1423 | 16 | 28 | |
| Φ1820 | 1820 | 1963 | 1910 | 1823 | 26 | ||
| Φ2020 | 2020 | 2163 | 2110 | 2023 | 32 | ||
| Φ2220 | 2220 | 2363 | 2310 | 2223 | 18 | 36 | |
| Φ2420 | 2420 | 2563 | 2510 | 2423 | 40 | ||
| Φ2820 | 2820 | 2983 | 2915 | 2823 | 20 | 32 | 44 |
| Φ3220 | 3220 | 3383 | 3315 | 3223 | 22 | 52 | |
| Φ3620 | 3620 | 3783 | 3715 | 3623 | 56 | ||
