उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: फाइबर कपड़ा
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
सामग्री: |
स्टील, फाइबर कपड़े, सिलिकॉन रबर कपड़े, फ्लोरो रबर कपड़े, पीटीएफई फिल्म, पीटीएफई कपड़े, सिरेमिक कपड़े |
संबंध: |
वेल्डिंग |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
सामग्री: |
स्टील, फाइबर कपड़े, सिलिकॉन रबर कपड़े, फ्लोरो रबर कपड़े, पीटीएफई फिल्म, पीटीएफई कपड़े, सिरेमिक कपड़े |
संबंध: |
वेल्डिंग |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
1. विस्तार जोड़ों (compensators)
विस्तार जोड़ों, भी मुआवजा के रूप में जाना जाता है, एक या एक से अधिक बफ़ल के साथ मुख्य लोचदार तत्व के रूप में शामिल महत्वपूर्ण घटक हैं, कनेक्टर्स, समर्थन, flanges, conduits,और अन्य सामानये लचीली संरचनाएं तापमान में उतार-चढ़ाव और यांत्रिक कंपन के परिणामस्वरूप अतिरिक्त तनावों का मुकाबला करने के लिए पोत के खोल या पाइपलाइनों पर स्थापित की जाती हैं।धनुष के विस्तार और संकुचन का उपयोग करके, वे पाइपलाइनों, नलिकाओं और जहाजों में आयामी परिवर्तनों को समायोजित करते हैं जो थर्मल विस्तार, संकुचन, अक्षीय, पार्श्व और कोणीय विस्थापन के कारण होते हैं।
आयामी परिवर्तनों की भरपाई के अलावा, विस्तार जोड़ों में शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों का समर्थन करने जैसे उद्देश्य भी हैं।थर्मल विस्तार के कारण हीटिंग पाइपलाइनों को नुकसान से बचाने के लिए, पाइपलाइन की दीवारों पर तनाव और वाल्वों या समर्थन संरचनाओं पर लगाए गए बलों को कम करने के लिए क्षतिपूर्तिकर्ता स्थापित किए जाते हैं।
अपनी स्वतंत्र रूप से विस्तार और संकुचन करने की क्षमता के कारण, विस्तार जोड़ों विश्वसनीय संचालन, उच्च प्रदर्शन, और कॉम्पैक्ट संरचना जैसे फायदे प्रदान करते हैं।वे रासायनिक इंजीनियरिंग में व्यापक उपयोग पाते हैं, धातु विज्ञान, परमाणु ऊर्जा, और अन्य उद्योगों। विस्तार जोड़ों विभिन्न रूपों में आते हैं, यू के आकार के विस्तार जोड़ों के साथ सबसे आम है,इसके बाद ओ-आकार और सी-आकार के जोड़ों के साथ पात्र अनुप्रयोगों के लिएपाइपलाइन उपयोग के लिए, उन्हें संरचनात्मक मुआवजे के आधार पर सार्वभौमिक, दबाव संतुलित, हिंग्ड और गिंबल विस्तार जोड़ों में वर्गीकृत किया जाता है।
| मुख्य वस्तु | वर्गीकरण | विवरण |
| धातु विस्तार जोड़ | कोहनी विस्तार जोड़ | पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है. |
|
बेलोस विस्तार जोड़
|
बफ़ल विस्तार जोड़ धातु बफ़ल से बना विस्तार जोड़ है। यह पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन कर सकता है, और थोड़ी मात्रा में झुकने की भी अनुमति देता है।अनुमेय मुआवजे की राशि से अधिक होने से बचने के लिए, सुरक्षात्मक छड़ें या अंगूठियां ब्लोव के दोनों छोरों पर स्थापित की जाती हैं, और गाइड समर्थन कनेक्टेड पाइपलाइनों के दोनों छोरों पर स्थापित किए जाते हैं।जिसका उपयोग पाइपलाइनों के घूर्णन विकृतियों और पार्श्व विकृतियों की भरपाई के लिए किया जा सकता हैइन विस्तार जोड़ों के फायदे अंतरिक्ष-बचत, सामग्री-बचत, आसान मानकीकरण और बड़े पैमाने पर उत्पादन हैं, लेकिन नुकसान अपेक्षाकृत कम जीवन काल है।Bellows विस्तार जोड़ों आम तौर पर कम तापमान और दबाव के साथ छोटे पाइपलाइनों में प्रयोग किया जाता हैब्लोव उत्पादन प्रौद्योगिकी के सुधार के साथ इस प्रकार के विस्तार संयुक्त के आवेदन के दायरे का विस्तार हो रहा है। वर्तमान में,बफ़ल विस्तार जोड़ों का उपयोग पाइप सिस्टम में अधिकतम दबाव 6 के साथ किया जा सकता है.0 एमपीए | |
| स्लिप-टाइप विस्तार संयुक्त | स्लिप प्रकार के विस्तार जोड़ों अक्षीय आंदोलन के लिए आंतरिक और बाहरी आस्तीन, भरने बॉक्स के साथ सील है। यह पाइपलाइन के अक्षीय विस्तार और रोटेशन की भरपाई करता है, गर्म पानी, भाप,और वसाथर्मल विस्तार के लिए समायोजित करने के लिए आंतरिक आस्तीन बाहरी एक के खिलाफ स्लाइड करता है। पाइपलाइन से जुड़ा, यह एक उच्च प्रदर्शन स्वयं सील सील का उपयोग करता है।आस्तीनों के बीच एक नई सिंथेटिक सील सामग्री गर्मी प्रतिरोधी है, संक्षारण और उम्र बढ़ने (-40°C से 150°C, विशेष परिस्थितियों में 350°C तक), फिसलने और रिसाव को रोकने के लिए। | |
| गैर धातु विस्तार संयुक्त | रबर विस्तार जोड़ | यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
| कपड़ा विस्तार जोड़ | कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2गैर धातु विस्तार जोड़ों
गैर-धात्विक मुआवजे में विभिन्न प्रकार शामिल हैं, जिनमें सीधे बेलनाकार, यौगिक, कोणीय और वर्ग विस्तार जोड़ शामिल हैं।

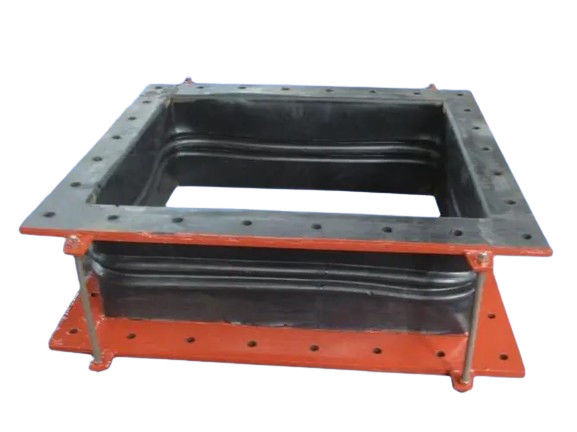

आयताकार गैर-धातु क्षतिपूर्तिकर्ता, मुख्य रूप से बिजली संयंत्रों के धुआं नलिकाओं में नियोजित होते हैं, जो थर्मल विस्थापन और झटके को अवशोषित करने के लिए कार्य करते हैं। इन क्षतिपूर्तिकर्ताओं को फ्लैंज या नोजल के माध्यम से जोड़ा जा सकता है।
|
क्षतिपूर्ति खंड की लंबाई ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
मुआवजे की मात्रा (एनएम)
|
अक्षीय विस्थापन (x/m) | -30 | -50 | -75 | -85 | -१०५ | -125 | -130 | -140 | -165 | -175 | १९५५ | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
| पार्श्व विस्थापन (y/m) | ±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ± 7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
| कार्य तापमान (t°C) | a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
| कार्य दबाव P ((Kpa) | ±10~±300,यदि उपयोगकर्ता की आवश्यकता है, दायरे से परे दबाव, अलग से डिजाइन किया जा सकता है। | ||||||||||||||
| प्रवाह दर | a ̇ b | v=8 ¢15 | |||||||||||||
| सी ् ा | v=8 ¢20 | ||||||||||||||
गैस टरबाइन की निकास नलिका
सल्फ़राइज़ेशन सिस्टम
विभिन्न उद्योगों के धुआं नलिका और निकास प्रणाली
कोयला से चलने वाले, सर्किलिंग सल्फ़राइज्ड बेड बॉयलर
अपशिष्ट गर्मी के बॉयलरों के धुआं के नलिका
3गोल गैर धातुय प्रतिपूरक/विस्तार संयुक्त
परिपत्र गैर धातुय प्रतिपूर्ति/विस्तार जोड़ों में कई प्रमुख फायदे हैंः
