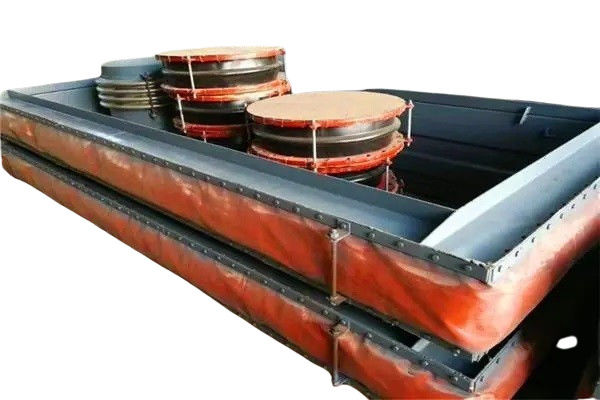

सिलिकॉन त्वचा कपड़े विस्तार जोड़ों कपड़े मुआवजा -20 ~ 1200 °C

1. विस्तार जोड़ों (compensators)

• परिचय

विस्तार जोड़ों को आम तौर पर मुआवजे के रूप में संदर्भित किया जाता है। वे एक या एक से अधिक ब्लो (एक लोचदार घटक) मुख्य कार्य शरीर के रूप में, साथ ही दोनों सिरों पर कनेक्टर, समर्थन, फ्लैंग्स,नलिकाएँ, और अन्य सामान।विस्तार जोड़ एक लचीली संरचना है जो तापमान के अंतर और यांत्रिक कंपन के कारण अतिरिक्त तनाव की भरपाई के लिए पोत के खोल या पाइपलाइनों पर स्थापित होती है. धनुष के प्रभावी विस्तार और संकुचन का उपयोग करके, वे पाइपलाइनों, नलिकाओं, जहाजों आदि में आयामी परिवर्तनों की भरपाई करते हैं,जो थर्मल विस्तार और संकुचन के कारण होते हैं, या पाइपलाइनों, नलिकाओं, पात्रों आदि के अक्षीय, पार्श्व और कोणीय विस्थापनों की भरपाई करते हैं। उनका उपयोग शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों के लिए भी किया जा सकता है।हीटिंग पाइपलाइनों को गर्म करते समय थर्मल विस्तार या तापमान तनाव के कारण हीटिंग पाइपलाइनों के विरूपण या क्षति को रोकने के लिए, पाइपलाइनों के थर्मल विस्तार की भरपाई के लिए पाइपलाइनों पर क्षतिपूर्ति करने वाले उपकरण स्थापित करने की आवश्यकता है,इस प्रकार पाइपलाइन की दीवारों पर तनाव और वाल्वों या समर्थन संरचनाओं पर कार्य करने वाले बलों को कम करना.

चूंकि विस्तार जोड़ मुक्त विस्तार और संकुचन में सक्षम लोचदार प्रतिपूर्ति घटक हैं, इसलिए उनके पास विश्वसनीय संचालन, अच्छा प्रदर्शन और कॉम्पैक्ट संरचना, और अन्य के फायदे हैं।इसलिए इनका व्यापक रूप से रासायनिक इंजीनियरिंग जैसे विभागों में प्रयोग किया जाता है।जहाजों पर विभिन्न प्रकार के विस्तार जोड़ों का उपयोग किया जाता है, जिनमें यू-आकार का विस्तार जोड़ सबसे व्यापक रूप से उपयोग किया जाता है।इसके बाद Ω के आकार और C के आकार के जोड़ होते हैंपाइपलाइनों पर प्रयुक्त विस्तार जोड़ों के संबंध में, उन्हें संरचनात्मक क्षतिपूर्ति के अनुसार सार्वभौमिक विस्तार जोड़, दबाव संतुलित विस्तार जोड़, टिकाऊ विस्तार जोड़,और गिंबल विस्तार जोड़.

• वर्गीकरण

• विशेष सामग्री

सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
- इन मिश्र धातुओं में संक्षारण के प्रति उच्च प्रतिरोध है, विशेष रूप से क्लोराइड आयनों वाले कठोर वातावरण में।इनका उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जिनमें उत्कृष्ट संक्षारण प्रतिरोध और उच्च शक्ति की आवश्यकता होती है.

डुप्लेक्स स्टेनलेस स्टीलः 2205 डबल फेज स्टील (S31803)
- डुप्लेक्स स्टेनलेस स्टील्स उच्च शक्ति और उत्कृष्ट संक्षारण प्रतिरोध का एक संयोजन प्रदान करते हैं।वे आम तौर पर तनाव जंग क्रैकिंग और पिटिंग जंग के लिए प्रतिरोध की आवश्यकता अनुप्रयोगों में इस्तेमाल कर रहे हैं.

निकेल आधारित मिश्र धातु स्टीलः INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- निकेल आधारित मिश्र धातु स्टील्स उच्च तापमान पर असाधारण शक्ति और संक्षारण प्रतिरोध प्रदान करते हैं। वे आमतौर पर गर्मी एक्सचेंजर, रासायनिक प्रसंस्करण उपकरण,और गैस टरबाइन.

हेस्टेलॉय मिश्र धातु: C-276/C-22/X, MONEL400/K500
- हैस्टेलॉय मिश्र धातुओं में ऑक्सीकरण और घटाने वाले एसिड सहित विभिन्न प्रकार के संक्षारक वातावरण और उच्च तापमान वाले गैस वातावरण में उत्कृष्ट प्रतिरोध होता है।मोनेल मिश्र धातुएं समुद्री और रासायनिक वातावरण में जंग और क्षरण के लिए उत्कृष्ट प्रतिरोध प्रदान करती हैं.

शुद्ध निकेलः N4, N6 (Ni200, Ni201)
- शुद्ध निकेल उच्च तापमान पर संक्षारण और ऑक्सीकरण के प्रति उच्च प्रतिरोध प्रदर्शित करता है। यह आमतौर पर रासायनिक प्रसंस्करण, इलेक्ट्रॉनिक्स और एयरोस्पेस उद्योगों में उपयोग किया जाता है।

स्टैम्पिंग के लिए टाइटेनियम प्लेटः GR1, GR2, TA1, TA2
- टाइटेनियम प्लेटों को उनके उच्च शक्ति-से-वजन अनुपात, उत्कृष्ट संक्षारण प्रतिरोध और जैव संगतता के लिए जाना जाता है।और चिकित्सा अनुप्रयोग.

ऑस्टेनिटिक स्टेनलेस स्टील: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
ऑस्टेनिटिक स्टेनलेस स्टील्स गैर चुंबकीय होते हैं और उत्कृष्ट संक्षारण प्रतिरोध, अच्छी मोल्डिंग और वेल्डेबिलिटी प्रदान करते हैं।रासायनिक प्रसंस्करण, और चिकित्सा उपकरण।

2गैर धातु विस्तार जोड़ों

• गैर-धात्विक मुआवजा/विस्तार जोड़ों के प्रकार

गैर-धात्विक मुआवजाकर्ताओं को निम्नलिखित प्रकारों में विभाजित किया जा सकता हैः सीधे बेलनाकार गैर-धातु विस्तार जोड़ों, यौगिक गैर-धातु विस्तार जोड़ों, कोणीय गैर-धातु विस्तार जोड़ों,और वर्ग गैर धातु विस्तार जोड़ों.

आयताकार गैर-धातु क्षतिपूर्ति यंत्रों के धुआं नलिकाओं में मुख्य रूप से थर्मल विस्थापन और/या झटके अवशोषण को अवशोषित करने के लिए उपयोग किए जाते हैं।आयताकार गैर-धात्विक क्षतिपूर्ति के लिए कनेक्शन प्रकारों में फ्लैंज कनेक्शन और नोजल कनेक्शन शामिल हैं.

• गैर-धातु क्षतिपूर्ति (गैर-धातु विस्तार जोड़ों) के सामान्य संरचनात्मक प्रकारों में निम्नलिखित छह शामिल हैंः

• गैर-धात्विक मुआवजाकर्ताओं (गैर-धात्विक विस्तार जोड़ों) के तकनीकी मापदंडः

• लागू सीमागैर-धातु क्षतिपूर्ति (गैर-धातु विस्तार जोड़ों):

गैस टरबाइन की निकास नलिका

सल्फ़राइज़ेशन सिस्टम

विभिन्न उद्योगों के धुआं नलिका और निकास प्रणाली

कोयला से चलने वाले, सर्किलिंग सल्फ़राइज्ड बेड बॉयलर

अपशिष्ट गर्मी के बॉयलरों के धुआं के नलिका

3गोल गैर धातुय प्रतिपूरक/विस्तार संयुक्त

परिपत्र गैर धातुय प्रतिपूर्ति/विस्तार जोड़ों में कई प्रमुख फायदे हैंः

1थर्मल विस्तार मुआवजाः वे कई दिशाओं में मुआवजा दे सकते हैं, धातु मुआवजा की तुलना में बेहतर लचीलापन प्रदान करते हैं, जो आमतौर पर एकल-अक्ष मुआवजा प्रदान करते हैं।

2संरेखण त्रुटि मुआवजाः फाइबर मुआवजाकार पाइपलाइन कनेक्शन के दौरान सिस्टम त्रुटियों के परिणामस्वरूप असंगत मुद्दों को प्रभावी ढंग से समाप्त करते हैं।

3शोर-प्रतिकूल और कंपन पृथक्करण:फाइबर कपड़े और इन्सुलेशन कपास के आंतरिक ध्वनि अवशोषण और कंपन पृथक्करण गुण बॉयलर और प्रशंसकों जैसी प्रणालियों में शोर और कंपन को कम करते हैं.

4कोई रिवर्स थ्रस्ट नहीं: फाइबर कपड़े के साथ मुख्य सामग्री के रूप में, कोई बल संचरण नहीं है, डिजाइन को सरल बनाना और बड़े समर्थन की आवश्यकता से बचना, सामग्री और श्रम पर बचत करना।

5उच्च तापमान और संक्षारण प्रतिरोधः चयनित फ्लोरोप्लास्टिक और सिलिकॉन सामग्री उच्च तापमान और संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करती हैं।

6विश्वसनीय सीलिंग प्रदर्शनः फाइबर मुआवजाकर्ता पूर्ण उत्पादन और विधानसभा प्रणाली के साथ लीक मुक्त संचालन सुनिश्चित करते हैं।

7हल्के, सरल संरचना, आसान स्थापना और रखरखावः उनका हल्का और सरल संरचना उन्हें स्थापित करने और बनाए रखने के लिए सुविधाजनक बनाता है।

8लागत-प्रभावीताः इनकी कीमत आयातित धातु मुआवजियों के 1/2 से 1/5 तक होती है, जो अच्छे डम्पिंग प्रभाव और लंबे सेवा जीवन की पेशकश करते हैं।गैसकेट के बिना बड़े फ्लैंग्स लागत को कम करते हैं और प्रत्यक्ष स्थापना की अनुमति देते हैं.
