उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: 180° कार्बन स्टील कोहनी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 3000 टन
सामग्री: |
कार्बन स्टील |
कोण: |
180 डिग्री |
दीवार की मोटाई: |
SCH5-STD-SCH XXS आदि |
घेरे के बाहर: |
1/2'-24' ((बट वेल्डिंग, निर्बाध) 16'~72' ((वेल्डिंग) |
शैली: |
LR/SR कोहनी |
सामग्री: |
कार्बन स्टील |
कोण: |
180 डिग्री |
दीवार की मोटाई: |
SCH5-STD-SCH XXS आदि |
घेरे के बाहर: |
1/2'-24' ((बट वेल्डिंग, निर्बाध) 16'~72' ((वेल्डिंग) |
शैली: |
LR/SR कोहनी |

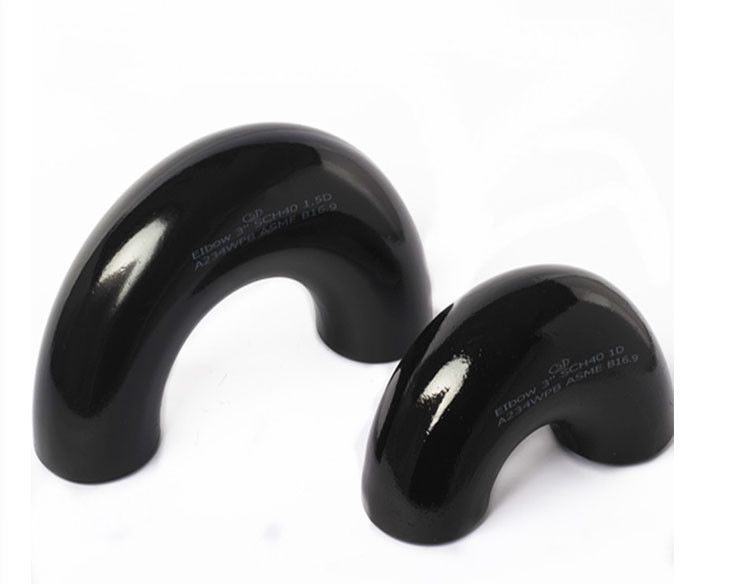

कार्बन स्टील के कोहनी के वक्रता त्रिज्या के आधार पर, उन्हें लंबे त्रिज्या कोहनी और छोटे त्रिज्या कोहनी में विभाजित किया जा सकता है। एक लंबे त्रिज्या कोहनी का मतलब है कि इसकी वक्रता त्रिज्या 1 के बराबर है।पाइप के बाहरी व्यास का 5 गुना, अर्थात, R=1.5D. एक छोटी त्रिज्या कोहनी का मतलब है कि इसकी वक्रता त्रिज्या पाइप के बाहरी व्यास के बराबर है, अर्थात, R=1.0D (D कोहनी के व्यास का प्रतिनिधित्व करता है,और R वक्रता त्रिज्या का प्रतिनिधित्व करता है(D को गुणकों में भी व्यक्त किया जा सकता है)
जब दबाव रेटिंग द्वारा वर्गीकृत किया जाता है, तो लगभग सत्रह प्रकार हैं, जो अमेरिकी पाइप मानकों के समान हैं। इनमें शामिल हैंः Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40,Sch60, Sch80s, XS, Sch80, Sch100, Sch120, Sch140, Sch160, और XXS, जिसमें एसटीडी और एक्सएस सबसे अधिक उपयोग किए जाते हैं।
कोहनी के कोण के अनुसार 45° कोहनी, 90° कोहनी और 180° कोहनी होती है।
|
उत्पाद का परिचय
|
सामग्री | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 आदि |
| विनिर्माण मानक |
एएसएमई/एएनएसआई बी169 एमएसएस-एसपी-43 JIS B2311/2220 DIN2615/2616/2617 आईएसओ 3419, आईएसओ 5251 |
|
| दीवार की मोटाई | SCH5-STD-SCH XXS आदि | |
| बाहरी व्यास |
1/2'-48' ((बट वेल्डिंग, निर्बाध) 16'~110' (वेल्डिंग) |
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | केंद्र से केंद्र तक | आमने सामने | |||
| 180°वापसी | ||||||
| डीएन | एनपीएस | ओवरडोज | ओ | क | ||
| एलआर | एसआर | एलआर | एसआर | |||
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
एक चौथाई 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
ढाई 3 साढ़े तीन 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
