उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.

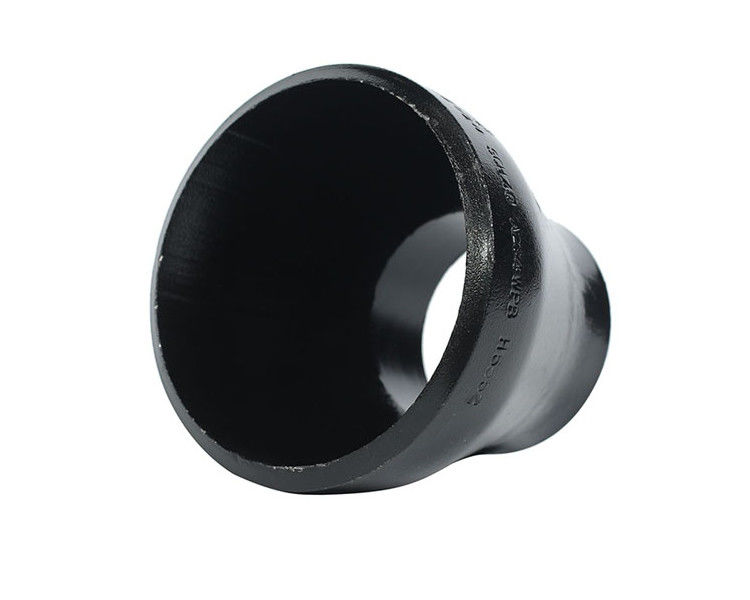

मॉडल संख्या: कार्बन स्टील रेड्यूसर
भुगतान और शिपिंग की शर्तें
एएसटीएम ए860 डब्ल्यूपीएचवाई56 एएसटीएम ए860 विनिर्देश के भीतर एक ग्रेड है, जो उच्च शक्ति, कम मिश्र धातु, फोर्गेड कार्बन स्टील बट वेल्डिंग फिटिंग को कवर करता है।इन फिटिंग मुख्य रूप से उच्च दबाव गैस और तेल के संचरण और वितरण प्रणालियों में प्रयोग किया जाता है.
विनिर्देश विवरण:
मानकः एएसटीएम ए860
ग्रेडः WPHY56
"WPHY" उपसर्ग Wrought Pipe High-Yield के लिए खड़ा है, यह दर्शाता है कि सामग्री उच्च उपज शक्ति की आवश्यकता वाले अनुप्रयोगों में उपयोग के लिए है।संख्या "56" 56 की न्यूनतम उपज शक्ति को दर्शाता है,000 पीएसआई.
प्रमुख विशेषताएं:
उच्च शक्तिः उच्च दबाव और यांत्रिक तनाव को संभालने के लिए डिज़ाइन किया गया।
कम मिश्र धातुः अन्य मिश्र धातु स्टील्स की तुलना में मिश्र धातु तत्वों की कम मात्रा में होता है, जो इसे संक्षारण के प्रति कम संवेदनशील बनाता है लेकिन उच्च शक्ति बनाए रखता है।
उत्कृष्ट कठोरता: कम तापमान पर अच्छी कठोरता और लचीलापन बनाए रखता है, जो ठंडे जलवायु के संपर्क में रहने वाले वातावरण के लिए आवश्यक है।
वेल्डेबिलिटी: अच्छी वेल्डेबिलिटी, जिससे इसे मजबूत और सुरक्षित कनेक्शन की आवश्यकता वाले जटिल पाइप सिस्टम के लिए उपयुक्त बना दिया जाता है।
अनुप्रयोग:
एएसटीएम A860 WPHY56 फिटिंग का उपयोग तेल और गैस उद्योगों में, विशेष रूप से पाइपलाइन और वितरण नेटवर्क जैसे उच्च दबाव प्रणालियों में अक्सर किया जाता है।उनकी उच्च शक्ति और कठोरता उन्हें प्राकृतिक गैस जैसे पदार्थों के परिवहन के लिए आदर्श बनाती है, तेल, और वाष्प चुनौतीपूर्ण पर्यावरणीय परिस्थितियों में।
संगतता के मामले में, एएसटीएम ए860 डब्ल्यूपीएचवाई56 फिटिंग आमतौर पर एपीआई 5एल ग्रेड एक्स56 लाइन पाइप के साथ मेल खाती है, क्योंकि वे समान ताकत और रासायनिक गुण साझा करते हैं।यह सुनिश्चित करता है कि पाइपलाइन प्रणाली पूरे दौरान समान यांत्रिक गुणों को बनाए रखता है, इसकी समग्र अखंडता और प्रदर्शन में सुधार।
|
उत्पाद का परिचय
|
सामग्री | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6 आदि |
| विनिर्माण मानक |
एएसएमई/एएनएसआई बी169 एमएसएस-एसपी-43 JIS B2311/2220 DIN2615/2616/2617 आईएसओ 3419, आईएसओ 5251 |
|
| दीवार की मोटाई | SCH5-STD-SCH XXS आदि | |
| बाहरी व्यास |
1/2'-48' ((बट वेल्डिंग, निर्बाध) 16'~72' (वेल्डिंग) |
सीमलेस वेल्ड
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | अंत से अंत तक | |
| डीएन | एनपीएस | OD1 ×OD2 | H |
| 20×15 20×10 |
3/4×1/2 3/4 × 3/8 |
26.7×213 26.7x171 |
38 |
| 25 × 20 25×15 |
1×3/4 1×1/2 |
33.4×26.7 33.4x21.3 |
51 |
| 32×25 32×20 32×15 |
1 1/4 × 1 1 1/4 × 3/4 1 1/4 × 1/2 |
42.2×33.4 42.2×26.7 422 गुना 21.3 |
51 |
| 40×32 40×25 40×20 40×15 |
1 1/2 × 114 1 1/2 × 1 1 1/2 × 3/4 1 1/2 × 1/2 |
48.3x42.2 48.3×33.4 48.3×26.7 48.3x21.3 |
64 |
| 50×40 50×32 50×25 50 × 20 |
2×1 1/2 2×1 1/4 2×1 2×3 1/4 |
60.3×48.3 60.3x42.2 60.3×33.4 60.3×26.7 |
76 |
| 65×50 65×40 65×32 65×25 |
2 1/2 × 2 2 1/2 × 1 1/2 2 1/2 × 1 1/4 2 1/2 × 1 |
73.0×60.3 73.0×48.3 730×42.2 73.0 × 33.4 |
89 |
| 80×65 80×50 80×40 80×32 |
3×2 1/2 3×2 3×1 1/2 3×1 1/4 |
88.9×73.0 88.9×60.3 88.9×48.3 88.9x42.2 |
89 |
| 90×80 90×65 90×50 90×40 90 ×32 |
3 1/2 × 3 3 1/2 × 2 1/2 3 1/2 × 2 3 1/2 × 1 1/2 3 1/2 × 1 1/4 |
101.6×88.9 101.6×73.0 101.6×60.3 101.6×48.3 101.6×42.2 |
102 |
| 100×90 100×80 100×65 100×50 100×40 |
4 × 3 1/2 4×3 4 × 2 1/2 4×2 4 × 1 1/2 |
114.3×101.6 114.3x88.9 114.3x73.0 114.3×60.3 114.3×48.3 |
102 |
| 125×100 125×90 125×80 125×65 125×50 |
5×4 5×3 1/2 5×3 5×2 1/2 5 × 2 |
141.3×114.3 141.3×101.6 141.3x88.9 141.3x73.0 141.3×60.3 |
127 |
सीमलेस वेल्ड
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | अंत से अंत तक | |
| डीएन | एनपीएस | OD1×OD2 | H |
| 150×125 150×100 150×90 150×80 150×65 |
6×5 6×4 6×3 1/2 6×3 6×2 1/2 |
168.3x141.3 168.3×114.3 168.3×101.6 168.3x88.9 168.3x73.0 |
140 |
| 200×150 200×125 200×100 200×90 |
8×6 8×5 8×4 8×3 1/2 |
219.1 × 168.3 219.1 × 141.3 219.1 × 114.3 219.1 × 101.6 |
152 |
| 250×200 250×150 250×125 250×100 |
10 × 8 10×6 10×5 10×4 |
273.0×219.1 273.0×168.3 273.0 × 141.3 273.0 × 114.3 |
178 |
| 300×250 300×200 300×150 300×125 |
12×10 12 × 8 12×6 12×5 |
323.8×2730 323.8×219.1 323.8×168.3 323.8x141.3 |
203 |
| ३५०×३०० 350×250 350×200 350×150 |
14×12 14×10 14×8 14×6 |
355.6×323.8 355.6×2730 355.6×219.1 355.6×168.3 |
330 |
| 400×350 400×300 400×250 400×200 400×150 |
16×14 16×12 16×10 16×8 16×6 |
406.4×355.6 406.4×323.8 406.4×273.0 406.4×219.1 406.4×168.3 |
356 |
| 450×400 450×350 450×300 450×250 450×200 |
18×16 18×14 18×12 18×10 18×8 |
457.0×4064 457.0×355.6 457.0×323.8 457.0×2730 457.0×219.1 |
381 |
| 500×450 500×400 500×350 500×300 500×250 |
20×18 20×16 20×14 20×12 20×10 |
508.0×457.0 508.0×4064 508.0×355.6 508.0×323.8 508.0×2730 |
508 |
| 550×500 550×450 550×400 550×350 550×300 |
22 × 20 22×18 22×16 22×14 22×12 |
559.0×508.0 559.0×457.0 559.0×4064 559.0×355.6 559.0×323.8 |
508 |
| BW CONCENTRIC &ECCENTRIC कम करने वाले | |||
| नाममात्र आकार | बेवल में बाहरी व्यास | अंत से अंत तक | |
| डीएन | एनपीएस | OD1x OD2 | H |
| 600×550 600×500 600×450 600×400 600×350 600×300 |
24×22 24×20 24×18 24×16 24×14 24×12 |
610.0×559.0 610.0×508.0 610.0×457.0 610.0×4064 610.0×355.6 610.0×323.8 |
508 |
| 650×600 650×550 650×500 650×450 650×400 650×350 |
26×24 26×22 26×20 26×18 26×16 26×14 |
660.0×6100 6600 गुना 559.0 660.0 × 508.0 660.0×457.0 660.0×4064 660.0×355.6 |
610 |
| 700×650 700×600 700×550 700×500 700×450 700×400 700×350 |
28×26 28×24 28×22 28×20 28×18 28×16 28×14 |
711.0×660.0 711.0×6100 711.0×559.0 711.0×508.0 711.0×457.0 711.0×4064 711.0×355.6 |
610 |
| 750×700 750×650 750×600 750×550 750×500 750×450 750×400 750×350 |
30×28 30×26 30×24 30×22 30×20 30×18 30×16 30×14 |
762.0×7110 762.0×660.0 762.0×6100 762.0×559.0 762.0×508.0 762.0×457.0 762.0×4064 762.0×355.6 |
610 |
| 800×750 800×700 800×650 800×600 800×550 800×500 |
32×30 32×28 32×26 32×24 32×22 32×20 |
813.0×762.0 813.0×7110 813.0×660.0 813.0×6100 813.0×559.0 813.0×508.0 |
610 |
| 850×800 850×750 850×700 850×650 850×600 850×550 |
34×32 34×30 34×28 34×26 34×24 34×22 |
8640×813.0 864.0×762.0 864.0×7110 864.0×660.0 864.0×6100 864.0×559.0 |
610 |
| 900×850 900×800 900×750 900×700 900×650 900×600 900×550 |
36×34 36×32 36×30 36×28 36×26 36×24 36×22 |
914.0×864.0 914.0×813.0 914.0×762.0 914.0×7110 914.0×660.0 914.0×6100 914.0×559.0 |
610 |
| 950×900 950×850 950×800 950×750 950×700 950×650 950 × 600 |
38×36 38×34 38 × 32 38×30 38×28 38×26 38×24 |
9650×914.0 965.0×864.0 965.0×813.0 965.0×762.0 965.0×7110 965.0×660.0 965.0×6100 |
610 |
| 1000×950 1000×900 1000×850 1000×800 1000×750 1000×700 |
40×38 40×36 40×34 40×32 40×30 40×28 |
1016.0 × 965.0 1016.0×914.0 1016.0×864.0 1016.0×813.0 1016.0×762.0 1016.0×7110 |
610 |
| 1050×1000 1050×950 1050×900 1050×850 1050×800 1050×750 1050×700 |
42×40 42×38 42×36 42×34 42×32 42×30 42×28 |
1067.0×1016.0 1067.0 × 965.0 1067.0×914.0 1067.0×864.0 1067.0×813.0 1067.0×762.0 1067.0×7110 |
610 |
| 1100×1050 1100×1000 1100×950 1100×900 1100×850 1100×800 |
44×42 44×40 44×38 44×36 44×34 44×32 |
1118.0×10670 1118.0×1016.0 1118.0 × 965.0 1118.0×914.0 1118.0×864.0 1118.0×813.0 |
610 |
| 1150×1100 1150×1050 1150×1000 1150×950 1150×900 1150×850 |
46×44 46×42 ४६×४० 46×38 46×36 46×34 |
1168.0×11180 1168.0×10670 1168.0×1016.0 1168.0 × 965.0 1168.0×914.0 1168.0×864.0 |
711 |
| 1200×1150 1200×1100 1200×1050 1200×1000 1200×950 1200×900 |
48×46 48×44 48×42 48×40 48×38 48×36 |
1219.0×11680 1219.0×11180 1219.0×10670 1219.0×1016.0 1219.0 × 965.0 1219.0×914.0 |
711 |
| 1300×1200 1300×1150 1300×1100 1300×1050 1300×1000 |
52×48 52×46 52×44 52×42 52×40 |
1321.0×12190 1321.0×11680 1321.0×11180 1321.0×10670 1321.0×1016.0 |
711 |
| 1400×1300 1400×1200 1400×1100 1400×1000 |
56×52 56×48 56×44 56×40 |
1422.0×13210 1422.0×12190 1422.0×11180 1422.0×1016.0 |
711 |
| 1500×1400 1500×1300 1500×1200 1500×1100 |
60×56 60×52 60×48 60×44 |
1524.0×14220 1524.0×13210 1524.0×12190 1524.0×11180 |
711 |
|
नोट्स: ASME के अलावा यूरोपीय मानक EN, जर्मन मानक DIN, जापानी मानक (JIS) आदि भी लागू होते हैं।
|
|||
