उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: A860CAP
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 3000 टन
टेकनीक: |
जाली |
आकार: |
टोपी |
मानक: |
एएसएमई बी16.9 |
डब्ल्यूटी: |
SCH80 |
मटेरिसल: |
ए860 |
टेकनीक: |
जाली |
आकार: |
टोपी |
मानक: |
एएसएमई बी16.9 |
डब्ल्यूटी: |
SCH80 |
मटेरिसल: |
ए860 |

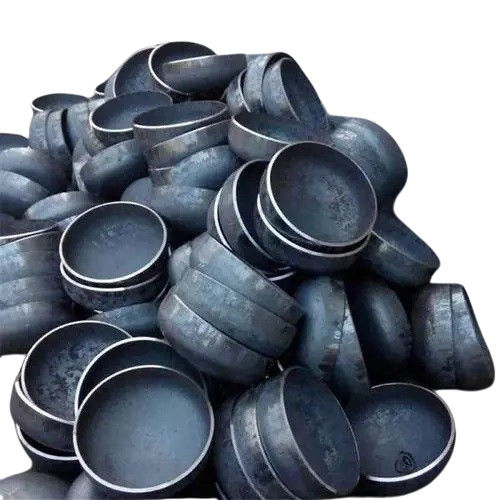

उत्पाद का परिचय
एएसटीएम ए860 मानक विभिन्न प्रकार के पाइप फिटिंग को कवर करता है, जिसमें उच्च तापमान उपयोग के लिए निर्बाध कार्बन स्टील और कम मिश्र धातु पाइप, निम्न तापमान उपयोग के लिए निर्बाध पाइप,और जंग प्रतिरोध के लिए निर्बाध पाइपइन पाइप फिटिंग का मुख्य रूप से विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जैसे तेल, प्राकृतिक गैस, रासायनिक, बिजली और अन्य क्षेत्र। वे तरल पदार्थों के परिवहन में महत्वपूर्ण भूमिका निभाते हैं,सहायक संरचनाएं, और इन क्षेत्रों में दबाव का सामना करते हैं।
विशेष रूप से, एएसटीएम ए860 मानक के तहत सीमलेस फिटिंग में आमतौर पर उत्कृष्ट यांत्रिक गुण और संक्षारण प्रतिरोध होता है। वे उच्च तापमान, उच्च दबाव,और कठोर पर्यावरणीय परिस्थितियों, और इसलिए व्यापक रूप से विभिन्न औद्योगिक उपकरणों और प्रणालियों में उपयोग किया जाता है। उदाहरण के लिए, तेल और गैस निष्कर्षण की प्रक्रिया में, एएसटीएम ए 860 फिटिंग का उपयोग तेल और गैस मिश्रणों के परिवहन के लिए किया जाता है;रासायनिक इंजीनियरिंग के क्षेत्र में, वे विभिन्न संक्षारक माध्यमों के उपचार के लिए उपयोग किए जाते हैं; बिजली के क्षेत्र में, एएसटीएम ए 860 फिटिंग का उपयोग महत्वपूर्ण उपकरणों जैसे बॉयलर, सुपरहीटर और रीहीटर के निर्माण के लिए किया जाता है।
संक्षेप में, ASTM A860, निर्बाध पाइप फिटिंग के लिए एक महत्वपूर्ण सामग्री मानक के रूप में, औद्योगिक क्षेत्र में अनुप्रयोगों की एक विस्तृत श्रृंखला है।इसके उत्कृष्ट यांत्रिक गुण और संक्षारण प्रतिरोध इसे विभिन्न औद्योगिक उपकरणों और प्रणालियों में एक अपरिहार्य सामग्री बनाते हैं.
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | लम्बाई | दीवार की मोटाई को सीमित करना लंबाई E के लिए |
||
| डीएन | एनपीएस | ओवरडोज | ई | ई1 | |
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
25 25 38 |
25 25 38 |
4.57 3.81 4.57 |
| 32 40 50 |
11/4 11/2 2 |
42.2 48.3 60.3 |
38 38 38 |
38 38 44 |
4.83 5.08 5.59 |
| 65 80 90 100 |
21/2 3 31/2 4 |
73.0 88.9 101.6 114.3 |
38 51 64 64 |
51 64 76 76 |
7.11 7.62 8.13 8.64 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
76 89 102 |
89 102 127 |
9.65 10.92 12.70 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
127 152 165 |
152 178 191 |
12.70 12.70 12.70 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
178 203 229 |
203 229 254 |
12.70 12.70 12.70 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
254 267 267 |
254 |
12.70 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
267 267 267 |
||
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
267 267 305 |
||
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
305 305 343 |
||
| 1150 1200 |
46 48 |
1168.0 1219.0 |
343 343 |
||
| नोट्स: 1) टोपी का विन्यास सामान्य दीर्घवृत्त है। 2)लंबाई ई सीमा दीवार मोटाई से अधिक नहीं मोटाई के लिए लागू होता है,लंबाई ई सीमा दीवार मोटाई से अधिक मोटाई के लिए लागू होता है.DN≥650(NPS26 के साथ टोपी के लिए,वे खरीदार और निर्माता के बीच सहमत आकारों के अधीन बनाए जाएंगे या निर्माता के आकार के अनुसार आपूर्ति की जाएगी. |
|||||
