उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.

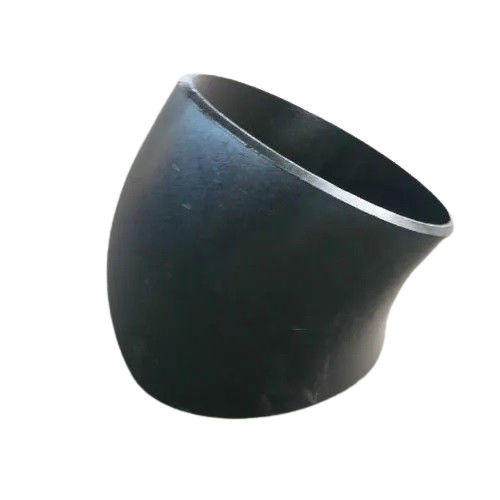

मॉडल संख्या: A420 WPL3/L6 कोहनी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 3000 टन
टेकनीक: |
बट वेल्डिंग या वेल्डिंग |
मॉडल संख्या: |
1/2"-48" (butt welding); 1/2"-48" (बट वेल्डिंग); 16"-120&q |
संबंध: |
निर्बाध या वेल्डिंग |
सामग्री: |
ए420 डब्लूपीएल3/एल6 |
मानक: |
एएसएमई बी16.9 |
दीवार विचार: |
SCH5-STD-SCH XXS |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
टेकनीक: |
बट वेल्डिंग या वेल्डिंग |
मॉडल संख्या: |
1/2"-48" (butt welding); 1/2"-48" (बट वेल्डिंग); 16"-120&q |
संबंध: |
निर्बाध या वेल्डिंग |
सामग्री: |
ए420 डब्लूपीएल3/एल6 |
मानक: |
एएसएमई बी16.9 |
दीवार विचार: |
SCH5-STD-SCH XXS |
अनुकूलित समर्थन: |
ओईएम, ओडीएम |
एएसटीएम ए420 का परिचय
एएसटीएम ए420 मानक में निर्बाध और वेल्डेड निर्माण के कुचल कार्बन स्टील और मिश्र धातु स्टील फिटिंग के लिए आवश्यकताएं निर्दिष्ट की गई हैं, जो कम तापमान सेवा के लिए हैं।ये फिटिंग दबाव पाइपिंग और दबाव पोत सेवा में उपयोग के लिए डिज़ाइन किए गए हैंएएसटीएम ए420 प्रभाव परीक्षण और कम तापमान अनुप्रयोगों के लिए फिटिंग सामग्री की उपयुक्तता से संबंधित कारकों को संबोधित करता है।
एएसटीएम ए420 की मुख्य विशेषताएंः
1सामग्री का दायरा:
एएसटीएम ए420 में कार्बन स्टील और मिश्र धातु स्टील फिटिंग के दो प्राथमिक ग्रेड शामिल हैं, जो विशेष रूप से निम्न तापमान वातावरण के लिए तैयार किए गए हैं जहां सामग्री को कठोरता और स्थायित्व बनाए रखना चाहिएः
- LTCS (लो टेम्परेचर कार्बन स्टील): ये कार्बन स्टील्स हैं जिन्हें -50°F (-45°C) तक के तापमान पर यांत्रिक गुणों को बनाए रखने के लिए डिज़ाइन किया गया है।
- WPL ग्रेड: यह पदनाम वेल्डेबल लाइन पाइप के लिए है और इसमें कम तापमान में बेहतर अनुकूलता के लिए संशोधित कई ग्रेड शामिल हैं।
2उत्पाद के रूप:
मानक फिटिंग के कई रूपों को कवर करता है, जिनमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
- कोहनी
- टीज़
- रिड्यूसर
- कैप्स
- क्रॉस
3विनिर्माण प्रक्रिया:
फिटिंग को निर्बाध या वेल्डेड प्रक्रियाओं के माध्यम से निर्मित किया जा सकता है। निर्बाध फिटिंग स्टील के एक एकल बिलेट से बनाई जाती है,जबकि वेल्डेड फिटिंग स्टील प्लेट या अनुभागों के टुकड़ों को जोड़कर निर्मित होते हैं.
4रासायनिक और यांत्रिक आवश्यकताएं:
एएसटीएम ए420 रासायनिक संरचना और यांत्रिक गुणों दोनों को निर्दिष्ट करता है, जैसे कि तन्य शक्ति, उपज शक्ति, लम्बाई और कठोरता।चार्पी वी-नोच प्रभाव परीक्षण के लिए आवश्यकता मानक का एक प्रमुख घटक है, यह सुनिश्चित करता है कि सामग्री बिना टूटने के ठंडे वातावरण में प्रदर्शन करेगी।
5अनुप्रयोग:
एएसटीएम ए420 के अनुरूप फिटिंग आमतौर पर तेल और गैस, पेट्रोकेमिकल और बिजली उत्पादन जैसे उद्योगों में उपयोग की जाती है, विशेष रूप से जहां कम तापमान पर तरल पदार्थों का परिवहन शामिल है।वे ठंडे परिस्थितियों में पाइप सिस्टम की अखंडता और सुरक्षा सुनिश्चित करने के लिए महत्वपूर्ण हैं.
6वेल्डिंग और मोल्डिंग:
एएसटीएम ए420 फिटिंग पाइपों के लिए बट वेल्डेड होने के लिए है। अच्छी वेल्डेबिलिटी सुनिश्चित करने और फिटिंग के निम्न तापमान गुणों को बनाए रखने के लिए उचित वेल्डिंग प्रक्रियाओं का पालन किया जाना चाहिए।फिटिंग के ठंड बनाने भी दरार से बचने के लिए सावधानी से किया जाना चाहिए.
निष्कर्ष:
ए.एस.टी.एम. ए.४२० कम तापमान स्थितियों में काम करने वाली पाइप प्रणाली के डिजाइन और निर्माण में शामिल निर्माताओं और इंजीनियरों के लिए एक आवश्यक विनिर्देश है।यह ठंडे वातावरण में सख्त सुरक्षा और प्रदर्शन मानकों को पूरा करने वाले उच्च गुणवत्ता वाले फिटिंग के उत्पादन के लिए एक दिशानिर्देश प्रदान करता है.
एएसएमई बी169
| नाममात्र आकार |
बाहरी व्यास बेवेल में |
केंद्र से अंत तक | |
| 45° कोहनी | |||
| डीएन | एनपीएस | ओवरडोज | बी |
| एलआर | |||
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
16 19 22 |
| 32 40 50 |
11/4 112 2 |
42.2 48.3 60.3 |
25 29 35 |
| 65 80 90 100 |
ढाई 3 साढ़े तीन 4 |
73.0 88.9 101.6 114.3 |
44 51 57 64 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
79 95 127 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
159 190 222 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
254 286 318 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
343 381 406 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
438 470 502 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
533 565 600 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
632 660 695 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
727 759 821 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
883 947 1010 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
1073 1137 1199 1263 |
|
नोट्स: ASME के अलावा यूरोपीय मानक EN, जर्मन मानक DIN, जापानी मानक (JIS) आदि भी लागू होते हैं। 80 से अधिक एनपीएस वाले कोहनी को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जाएगा। |
|||
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | केंद्र से केंद्र तक | आमने सामने | |||
| 180°वापसी | ||||||
| डीएन | एनपीएस | ओवरडोज | ओ | क | ||
| एलआर | एसआर | एलआर | एसआर | |||
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
एक चौथाई 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
ढाई 3 साढ़े तीन 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | केंद्र से केंद्र तक | आमने सामने | |||
| 180°वापसी | ||||||
| डीएन | एनपीएस | ओवरडोज | ओ | क | ||
| एलआर | एसआर | एलआर | एसआर | |||
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
एक चौथाई 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
ढाई 3 साढ़े तीन 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
