उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: 90° स्टेनलेस स्टील कोहनी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 3000 टन
सामग्री: |
स्टेनलेस स्टील |
कोण: |
90 डिग्री |
दीवार की मोटाई: |
Sch5s-Sch160s |
निर्बाध आकार: |
1/2''-48'' |
वेल्डिंग का आकार: |
16'~110' |
सामग्री: |
स्टेनलेस स्टील |
कोण: |
90 डिग्री |
दीवार की मोटाई: |
Sch5s-Sch160s |
निर्बाध आकार: |
1/2''-48'' |
वेल्डिंग का आकार: |
16'~110' |

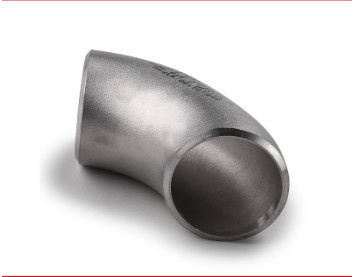

90° स्टेनलेस स्टील कोहनी एक प्रकार का फिटिंग है जिसका उपयोग मुख्य रूप से पाइपलाइन में घुमावों पर कनेक्ट करने के लिए पाइपलाइन इंस्टॉलेशन में किया जाता है।यह एक ही या अलग नाममात्र व्यास के साथ दो पाइप कनेक्ट करने के लिए प्रयोग किया जाता है, जिससे पाइपलाइन को 90° मोड़ दिया जा सके।
स्टेनलेस स्टील के कोहनी को समान व्यास के कोहनी और कम करने वाले कोहनी में और वर्गीकृत किया जा सकता है। समान व्यास के कोहनी का उपयोग एक ही बाहरी व्यास के पाइपों को जोड़ने के लिए किया जाता है,जबकि घटाने कोहनी विभिन्न बाहरी व्यास के साथ पाइप कनेक्ट करने के लिए प्रयोग किया जाता है.
|
उत्पाद का परिचय
|
सामग्री | ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321;A182 F304,304L,316,316L,904L |
| विनिर्माण मानक |
एएसएमई/एएनएसआई बी169, एमएसएस-एसपी-43 JIS B2311/2220 DIN2615/2616/2617 आईएसओ 3419, आईएसओ 5251 |
|
| दीवार की मोटाई | SCH5-STD-SCH XXS आदि | |
| बाहरी व्यास |
1/2'-48' ((बट वेल्डिंग, निर्बाध) 16'~110' (वेल्डिंग) |
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | केंद्र से अंत तक | ||
| 90° कोहनी | ||||
| डीएन | एनपीएस | ओवरडोज | ए | |
| एलआर | एसआर | |||
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
38 38 38 |
25 |
| 32 40 50 |
11/4 11/2 2 |
42.2 48.3 60.3 |
48 57 76 |
32 38 51 |
| 65 80 90 100 |
ढाई 3 साढ़े तीन 4 |
73.0 88.9 101.6 114.3 |
95 114 133 152 |
64 76 89 102 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
190 229 305 |
127 152 203 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
381 457 533 |
254 305 356 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
610 686 762 |
406 457 508 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
838 914 991 |
559 610 660 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
1067 1143 1219 |
711 762 813 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
1295 1372 1448 |
864 914 965 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
1524 1600 1676 |
1016 1067 1118 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
1753 1829 1981 |
1168 1219 1321 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
2134 2286 2438 |
1422 1524 1626 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
2591 2743 2896 3048 |
1727 1829 1930 2032 |
|
नोट्स:
|
||||
