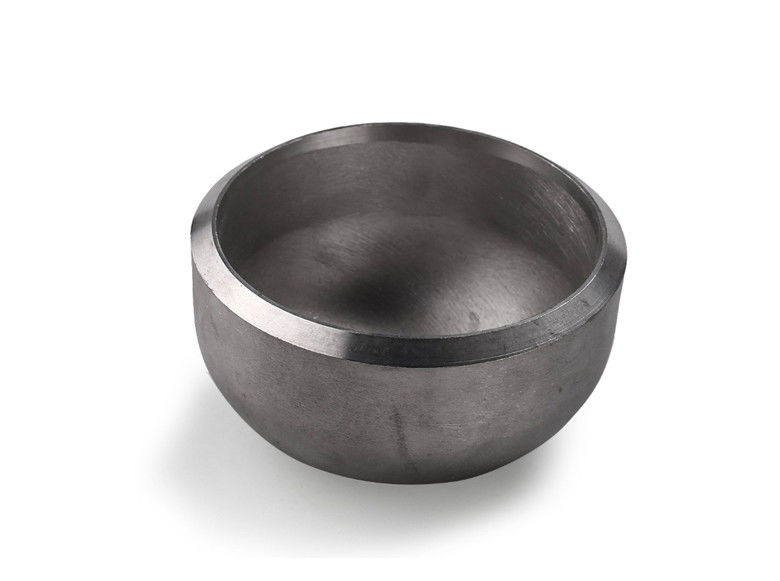

उत्पाद का परिचय
|
सामग्री | ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321;A182 F304,304L,316,316L,904L |
| विनिर्माण मानक |
एएसएमई/एएनएसआई बी169, एमएसएस-एसपी-43 JIS B2311/2220 DIN2615/2616/2617 आईएसओ 3419, आईएसओ 5251 |
|
| दीवार की मोटाई | SCH5-STD-SCH XXS आदि | |
| बाहरी व्यास |
1/2'-48' ((बट वेल्डिंग, निर्बाध) 16'~72' (वेल्डिंग) |
एएसएमई बी169
| नाममात्र आकार | बेवल में बाहरी व्यास | लम्बाई | दीवार की मोटाई को सीमित करना लंबाई E के लिए |
||
| डीएन | एनपीएस | ओवरडोज | ई | ई1 | |
| 15 20 25 |
आधा 3/4 1 |
21.3 26.7 33.4 |
25 25 38 |
25 25 38 |
4.57 3.81 4.57 |
| 32 40 50 |
11/4 11/2 2 |
42.2 48.3 60.3 |
38 38 38 |
38 38 44 |
4.83 5.08 5.59 |
| 65 80 90 100 |
21/2 3 31/2 4 |
73.0 88.9 101.6 114.3 |
38 51 64 64 |
51 64 76 76 |
7.11 7.62 8.13 8.64 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
76 89 102 |
89 102 127 |
9.65 10.92 12.70 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
127 152 165 |
152 178 191 |
12.70 12.70 12.70 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
178 203 229 |
203 229 254 |
12.70 12.70 12.70 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
254 267 267 |
254 |
12.70 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
267 267 267 |
||
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
267 267 305 |
||
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
305 305 343 |
||
| 1150 1200 |
46 48 |
1168.0 1219.0 |
343 343 |
||
| नोट्स: 1) टोपी का विन्यास सामान्य दीर्घवृत्त है। 2)लंबाई ई सीमा दीवार मोटाई से अधिक नहीं मोटाई के लिए लागू होता है,लंबाई ई सीमा दीवार मोटाई से अधिक मोटाई के लिए लागू होता है.DN≥650(NPS26 के साथ टोपी के लिए,वे खरीदार और निर्माता के बीच सहमत आकारों के अधीन बनाए जाएंगे या निर्माता के आकार के अनुसार आपूर्ति की जाएगी. |
|||||
