Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: रबर कम्पेसाटर
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 30000 टुकड़े
तरंग संख्या असीमित, लंबाई: |
<=3000मिमी |
थकान का समय: |
>=10000 बार |
दबाव रेटिंग: |
पीएन0.25-2.5 एमपीए |
परिचालन तापमान: |
<= 220°C |
उपलब्ध आकार: |
DN25-DN3000 मिमी |
संबंध: |
फ्लैंज |
तरंग संख्या असीमित, लंबाई: |
<=3000मिमी |
थकान का समय: |
>=10000 बार |
दबाव रेटिंग: |
पीएन0.25-2.5 एमपीए |
परिचालन तापमान: |
<= 220°C |
उपलब्ध आकार: |
DN25-DN3000 मिमी |
संबंध: |
फ्लैंज |

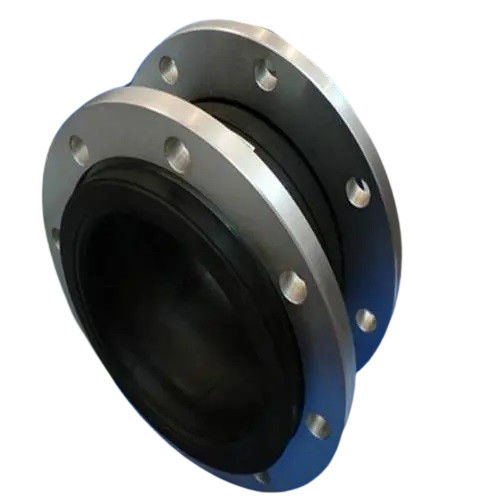

लचीला कनेक्टर फ्लैंज कनेक्शन एकल गोला EPDM NBR SBR Csm Neoprene Hypalon रबर कंपेंसेटर विस्तार संयुक्त
विस्तार जोड़ों (compensators)
विस्तार जोड़ों, को भी के रूप में जाना जाता है, औद्योगिक अनुप्रयोगों में अभिन्न घटक हैं। वे मुख्य रूप से एक या एक से अधिक धनुष (लचीला तत्वों) के साथ साथ अंत कनेक्टर, समर्थन,फ्लैंग्सइन लचीली संरचनाओं को पोत के खोल या पाइपलाइनों पर स्थापित करने के लिए डिज़ाइन किया गया है,तापमान में उतार-चढ़ाव और यांत्रिक कंपन से उत्पन्न तनावों की प्रभावी ढंग से भरपाई.
धनुष के विस्तार और संकुचन क्षमताओं का लाभ उठाते हुए, ये मुआवजे पाइपलाइनों, नलिकाओं में आयामी परिवर्तन को कम करते हैं,और थर्मल विस्तार और संकुचन के कारण जहाजोंवे अक्षीय, पार्श्व और कोणीय विस्थापन को भी कम करते हैं, जिससे वे शोर और कंपन में कमी के साथ-साथ हीटिंग आपूर्ति नेटवर्क में अमूल्य होते हैं।
जब हीटिंग पाइपलाइन थर्मल विस्तार या तापमान तनाव के अधीन होती है, तो क्षतिपूर्ति विकृति या क्षति को रोकने में एक महत्वपूर्ण भूमिका निभाती है। पाइपलाइन विस्तार को समायोजित करके,वे पाइपलाइन की दीवारों पर तनाव को कम करते हैं और वाल्व या समर्थन संरचनाओं पर कार्य करने वाले बलों को कम करते हैं.
अपनी लोचदार प्रकृति और स्वतंत्र रूप से विस्तार और संकुचन करने की क्षमता के कारण, विस्तार जोड़ विश्वसनीय संचालन, बेहतर प्रदर्शन और एक कॉम्पैक्ट डिजाइन प्रदान करते हैं।इनका व्यापक रूप से विभिन्न उद्योगों जैसे कि रासायनिक इंजीनियरिंग में उपयोग किया जाता है।, धातु विज्ञान, परमाणु ऊर्जा, और अधिक।
पोत अनुप्रयोगों के लिए, यू-आकार के विस्तार जोड़ सबसे अधिक उपयोग किए जाने वाले ब्लोव आकार हैं, इसके बाद ओएम-आकार और सी-आकार के जोड़ होते हैं। पाइपलाइनों के लिए,वे संरचनात्मक मुआवजे के आधार पर सार्वभौमिक विस्तार जोड़ों में वर्गीकृत हैं, दबाव संतुलित विस्तार जोड़ों, hinged विस्तार जोड़ों, और गिंबल विस्तार जोड़ों.
| मुख्य वस्तु | वर्गीकरण | विवरण |
| धातु विस्तार जोड़ | कोहनीविस्तार जोड़ | पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है. |
|
बेलोस विस्तार जोड़
|
बफ़ल विस्तार जोड़ धातु बफ़ल से बना विस्तार जोड़ है। यह पाइपलाइन की अक्षीय दिशा के साथ विस्तार और संकुचन कर सकता है, और थोड़ी मात्रा में झुकने की भी अनुमति देता है।अनुमेय मुआवजे की राशि से अधिक होने से बचने के लिए, सुरक्षात्मक छड़ें या अंगूठियां ब्लोव के दोनों छोरों पर स्थापित की जाती हैं, और गाइड समर्थन कनेक्टेड पाइपलाइनों के दोनों छोरों पर स्थापित किए जाते हैं।जिसका उपयोग पाइपलाइनों के घूर्णन विकृतियों और पार्श्व विकृतियों की भरपाई के लिए किया जा सकता हैइन विस्तार जोड़ों के फायदे अंतरिक्ष-बचत, सामग्री-बचत, आसान मानकीकरण और बड़े पैमाने पर उत्पादन हैं, लेकिन नुकसान अपेक्षाकृत कम जीवन काल है।Bellows विस्तार जोड़ों आम तौर पर कम तापमान और दबाव के साथ छोटे पाइपलाइनों में प्रयोग किया जाता हैब्लोव उत्पादन प्रौद्योगिकी के सुधार के साथ इस प्रकार के विस्तार संयुक्त के आवेदन के दायरे का विस्तार हो रहा है। वर्तमान में,बफ़ल विस्तार जोड़ों का उपयोग पाइप सिस्टम में अधिकतम दबाव 6 के साथ किया जा सकता है.0 एमपीए | |
| स्लिप-टाइप विस्तार संयुक्त | स्लिप-प्रकार के विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो सापेक्ष अक्षीय आंदोलन की अनुमति देते हैं, संरेखण बनाए रखने के लिए एक भरने वाले बॉक्स के साथ सील होते हैं। आस्तीन, खोल और सील सामग्री से मिलकर,यह किसी भी कोण पर पाइपलाइनों में अक्षीय विस्तार और रोटेशन की भरपाई करता हैकॉम्पैक्ट डिजाइन और पर्याप्त क्षतिपूर्ति क्षमता के साथ, यह गर्म पानी, भाप और वसा मीडिया के लिए उपयुक्त है।बाह्य आस्तीन के खिलाफ आस्तीन को स्लाइड करने से थर्मल विस्तार के लिए क्षतिपूर्ति की अनुमति मिलती हैएक उच्च प्रदर्शन स्वयं सील गतिशील सील के साथ सुसज्जित, आंतरिक आस्तीन सहज रूप से खोल के अंदर स्लाइड, किसी भी पाइपलाइन के लिए प्रभावी सील सुनिश्चित करता है। सिंथेटिक सामग्री के साथ बढ़ाया,सील उच्च तापमान का सामना करता है, संक्षारण, और उम्र बढ़ने, -40 से 150 डिग्री सेल्सियस की एक लागू तापमान रेंज के साथ, विशेष परिस्थितियों में 350 डिग्री सेल्सियस तक विस्तार योग्य। यह अक्षीय स्लाइडिंग सुनिश्चित करता है और रिसाव को रोकता है,पाइपलाइन अनुप्रयोगों के लिए व्यापक कार्यक्षमता प्रदान करना. | |
| गैर धातु विस्तार संयुक्त | रबर विस्तार जोड़ | यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
| कपड़ा विस्तार जोड़ | कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव। |
यहाँ विभिन्न स्टेनलेस स्टील्स और मिश्र धातुओं की संक्षिप्त सूची दी गई हैः
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः
- 254SMO
- 904L
- AL6XN
डुप्लेक्स स्टेनलेस स्टीलः
- 2205 दोहरे चरण का इस्पात (S31803)
निकेल आधारित मिश्र धातु स्टीलः
- INCOLOY 800/800H/800HT/840/825
- INCONEL 600/601/690/625/X-750
हेस्टेलॉय मिश्र धातुः
- सी-276
- सी-22
- एक्स
- MONEL 400/K500
शुद्ध निकेलः
- N4
- N6 (Ni200, Ni201)
मुहर लगाने के लिए टाइटेनियम प्लेटः
- GR1
- GR2
- TA1
- TA2
ऑस्टेनिटिक स्टेनलेस स्टील:
- SUS304
- SUS304L
- SUS316
- SUS316L
- SUS310S
- SUS321
- SUS316Ti
