उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HNEENERGY
प्रमाणन: ASME, ANSI, DIN, JIS,ISO etc.
मॉडल संख्या: रबर विस्तार जोड़
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
पैकेजिंग विवरण: लकड़ी के मामले या फूस या ग्राहकों की आवश्यकता के अनुसार
प्रसव के समय: 7-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 30000 टुकड़े
तापमान: |
-200°C से 70°C |
तत्काल तापमान: |
115°C तक पहुँच सकता है |
ऑपरेटिंग तापमान: |
70°C से 115°C |
व्यास: |
200 से ऊपर |
कार्य दबाव: |
1.5MPa से ऊपर |
तापमान: |
-200°C से 70°C |
तत्काल तापमान: |
115°C तक पहुँच सकता है |
ऑपरेटिंग तापमान: |
70°C से 115°C |
व्यास: |
200 से ऊपर |
कार्य दबाव: |
1.5MPa से ऊपर |

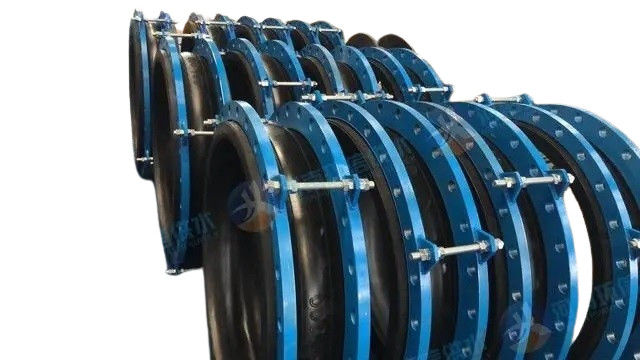

स्टेनलेस स्टील 304 फ्लैंज सिंगल बॉल रबर विस्तार संयुक्त
1. विस्तार जोड़ों (compensators)
विस्तार जोड़ों, जिसे मुआवजे के रूप में भी जाना जाता है, एक या एक से अधिक धनुष, कनेक्टर, समर्थन, फ्लैंग्स और नलिकाओं से युक्त अभिन्न घटक हैं।वे तापमान में उतार-चढ़ाव और यांत्रिक कंपन के कारण होने वाले अतिरिक्त तनावों का मुकाबला करने के लिए पोत के खोल या पाइपलाइन जैसे लचीले संरचनाओं में स्थापित होते हैं. धनुष के विस्तार और संकुचन का लाभ उठाकर वे पाइपलाइनों, नलिकाओं, पात्रों आदि में आयामी परिवर्तनों को समायोजित करते हैं, जो थर्मल परिवर्तनों के कारण होते हैं या अक्षीय, पार्श्व, या क्षैतिज परिवर्तनों की भरपाई करते हैं।,इसके अलावा, वे शोर और कंपन में कमी और हीटिंग आपूर्ति प्रणालियों का समर्थन करने जैसे उद्देश्यों को पूरा करते हैं।
थर्मल विस्तार या तापमान तनाव से हीटिंग पाइपलाइनों के विरूपण या क्षति को रोकने के लिए, थर्मल विस्तार को ऑफसेट करने के लिए मुआवजे महत्वपूर्ण हैं,पाइपलाइन की दीवारों पर तनाव और वाल्वों या समर्थन संरचनाओं पर दबाव को कम करनामुक्त विस्तार और संकुचन की अनुमति देने वाले अपने लोचदार गुणों के लिए प्रसिद्ध, विस्तार जोड़ों विश्वसनीयता, उच्च प्रदर्शन और कॉम्पैक्टनेस प्रदान करते हैं,उन्हें रासायनिक इंजीनियरिंग में प्रचलित बनाना, धातु विज्ञान, परमाणु ऊर्जा और इसी तरह के क्षेत्र।
विस्तार जोड़ विभिन्न रूपों में आते हैं। पोतों में, यू-आकार के विस्तार जोड़ प्रमुख हैं, इसके बाद Ω-आकार और सी-आकार के जोड़ होते हैं। पाइपलाइनों पर,वे संरचनात्मक मुआवजे के आधार पर सार्वभौमिक में वर्गीकृत किए जाते हैं।, दबाव संतुलित, टिकाऊ, और गिंबल विस्तार जोड़।
| मुख्य वस्तु | वर्गीकरण | विवरण |
| धातु विस्तार जोड़ | कोहनीविस्तार जोड़ | पाइप को यू आकार या अन्य आकार में मोड़ना, जिसे तनाव मोड़ भी कहा जाता है, एक प्रकार का विस्तार जोड़ है जो मुआवजे के लिए रूप की लोचदार विरूपण क्षमता का उपयोग करता है।इसके फायदे अच्छी ताकत है, लंबे सेवा जीवन और साइट पर उत्पादन। नुकसान अंतरिक्ष की खपत, उच्च इस्पात की खपत और उच्च घर्षण प्रतिरोध हैं।इस प्रकार के विस्तार संयुक्त व्यापक रूप से विभिन्न भाप पाइपिंग और लंबे पाइप में प्रयोग किया जाता है. |
|
बेलोस विस्तार जोड़
|
धातु के धनुषों से निर्मित एक धनुष विस्तार जोड़, पाइपलाइनों के भीतर अक्षीय विस्तार और संकुचन की सुविधा देता है, जिससे थोड़ा झुकने की अनुमति मिलती है।सुरक्षात्मक छड़ें या अंगूठियां धूल के दोनों छोरों पर लगा दी जाती हैंइसके अतिरिक्त, कोणीय और पार्श्व विस्तार जोड़ों का उपयोग पाइपलाइनों में घूर्णन और पार्श्व विरूपण को ठीक करने के लिए किया जाता है। ये विस्तार जोड़ों अंतरिक्ष और सामग्री दक्षता, साथ ही सुव्यवस्थित मानकीकरण और बड़े पैमाने पर उत्पादन प्रदान करते हैं। हालांकि, उनके अपेक्षाकृत कम जीवनकाल एक उल्लेखनीय दोष है।मुख्य रूप से कम तापमान और दबाव की स्थिति वाले छोटे पाइपलाइनों में उपयोग किया जाता हैवर्तमान में, बफ़ल विस्तार जोड़ों पाइप सिस्टम में 6.0 एमपीए तक के दबाव का सामना कर सकते हैं। |
|
| स्लिप-टाइप विस्तार संयुक्त | स्लिप-प्रकार के विस्तार जोड़ में आंतरिक और बाहरी आस्तीन होते हैं जो सापेक्ष अक्षीय आंदोलन के लिए सक्षम होते हैं। आंतरिक और बाहरी आस्तीन के बीच की जगह भरने के बॉक्स के साथ सील होती है। उपयोग के दौरान,पाइपों के दोनों छोरों को एक ही अक्ष पर चलते रहने के लिएउत्पाद में मुख्य रूप से आस्तीन (कोर ट्यूब), खोल, सील सामग्री आदि होते हैं। इसका उपयोग पाइपलाइनों के मनमाने कोण से अक्षीय विस्तार और अक्षीय रोटेशन की भरपाई करने के लिए किया जाता है।इसमें छोटी मात्रा और बड़ी क्षतिपूर्ति राशि की विशेषताएं हैं।, गर्म पानी, भाप, और वसा मीडिया के लिए उपयुक्त है। बाहरी आस्तीन के खिलाफ आस्तीन को स्लाइड करके, यह थर्मल विस्तार की भरपाई कर सकता है।स्लिप प्रकार के विस्तार संयुक्त के आंतरिक आस्तीन पाइपलाइन से जुड़ा हुआ है और उच्च प्रदर्शन स्वयं सील गतिशील सील के सिद्धांत और संरचना को अपनाता हैयह पाइपलाइन के विस्तार और संकुचन के साथ खोल के अंदर स्वतंत्र रूप से स्लाइड कर सकता है, और किसी भी पाइपलाइन की सील आवश्यकताओं को पूरा कर सकता है।खोल और आंतरिक आस्तीन के बीच नई सिंथेटिक सामग्री के साथ एक प्रकार की सील का उपयोग किया जाता है, जो उच्च तापमान का सामना कर सकते हैं, संक्षारण प्रतिरोध और उम्र बढ़ने के प्रतिरोध के साथ, -40 से 150 डिग्री सेल्सियस के तापमान सीमा के साथ,और विशेष परिस्थितियों में 350 डिग्री सेल्सियस तकयह न केवल अक्षीय स्लाइडिंग सुनिश्चित कर सकता है बल्कि पाइप के अंदर माध्यम के रिसाव को भी रोक सकता है। | |
| गैर धातु विस्तार संयुक्त | रबर विस्तार जोड़ | यह रबर और रबर-फाइबर कम्पोजिट सामग्री, स्टील फ्लैंग्स, आस्तीन और इन्सुलेशन सामग्री से बना है, जिसका मुख्य रूप से विभिन्न प्रशंसकों और नलिकाओं के बीच लचीले कनेक्शन के लिए उपयोग किया जाता है।इसके कार्यों में झटके अवशोषण शामिल है, शोर को कम करने, सील, मध्यम प्रतिरोध, आसानी से स्थानांतरित और स्थापित। यह सदमे को कम करने, शोर को कम करने,पर्यावरण संरक्षण के क्षेत्र में धुआं और धूल हटाने. |
| कपड़ा विस्तार जोड़ | कपड़ा विस्तार जोड़ मुख्य रूप से फाइबर कपड़े, रबर और अन्य उच्च तापमान प्रतिरोधी सामग्री से बना है। यह प्रशंसकों और नलिकाओं के कंपन और विरूपण की भरपाई कर सकता है।कपड़े विस्तार जोड़ों अक्षीय की भरपाई कर सकते हैं, पार्श्व और कोणीय उत्पादों, जैसे कि कोई जोर नहीं, सरलीकृत समर्थन डिजाइन, संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, शोर में कमी, कंपन में कमी और अन्य विशेषताएं।यह विशेष रूप से बिजली संयंत्र के गर्म विस्फोट पाइप और धुआं और धूल पाइपलाइन के लिए उपयुक्त हैगैर-धातु क्षतिपूर्ति के फाइबर कपड़े और इन्सुलेशन कपास के स्वयं ध्वनि अवशोषण और कंपन पृथक्करण के कार्य हैं,इसलिए वे प्रभावी ढंग से बॉयलर के शोर और कंपन को कम कर सकते हैंसरल संरचना, हल्का वजन और आसान रखरखाव। |
सुपर ऑस्टेनिटिक स्टेनलेस स्टीलः 254SMO, 904L, AL6XN
डुप्लेक्स स्टेनलेस स्टील:2205 दोहरे चरण का इस्पात(S31803)
निकेल आधारित मिश्र धातु स्टीलःINCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
हेस्टेलॉय मिश्र धातु C-276/C-22/X,MONEL400/K500
शुद्ध निकेलःN4,N6 ((Ni200,Ni201)
स्टैम्पिंग के लिए टाइटेनियम प्लेटःGR1,GR2,TA1,TA2
ऑस्टेनिटिक स्टेनलेस स्टीलःSUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2रबर विस्तार जोड़
रबर विस्तार जोड़ों में आम तौर पर चिकनी तरंगों के रूप में क्षतिपूर्ति तत्व होते हैं, दोनों छोरों पर रबर फ्लैंग्स और धातु फ्लैंग्स द्वारा पूरक होते हैं।धातु के फ्लैंग्स आमतौर पर उपयोग किए जाते हैंक्षतिपूर्ति तत्व की सतह रबर से बनी होती है, जिसमें एक आंतरिक परत होती है जिसमें तार के साथ बुना हुआ प्रबलित फाइबर या स्टील की पट्टी की कई परतें होती हैं।ये प्रबलित परतें दोनों छोरों पर रबर फ्लैंग्स तक फैली हुई हैं, जिसमें फ्लैंग्स के अंदर एक मजबूत स्टील वायर कंकाल रखा गया है।
विशेष रूप से, रबर विस्तार जोड़ों में अक्षीय, पार्श्व और कोणीय विस्थापनों को समायोजित करने के लिए पर्याप्त विस्थापन क्षतिपूर्ति क्षमताएं हैं। वे शोर में कमी, कंपन को कम करने,और कुछ जंग प्रतिरोधी गुणउच्च दबाव प्रतिरोध, लोच, बड़ी विस्थापन क्षमता, प्रभावी कंपन और शोर शमन, और सरल स्थापना जैसे गुणों के साथ,वे जल आपूर्ति और जल निकासी में व्यापक अनुप्रयोग पाते हैं, एचवीएसी, अग्नि सुरक्षा, कंप्रेसर, कागज निर्माण, दवा, समुद्री, पंप और प्रशंसक पाइपलाइन प्रणाली।
चयन निर्देश
रबर जोड़ आमतौर पर -20°C से 70°C तक के तापमान के लिए उपयुक्त होते हैं, 115°C तक के तत्काल तापमान का सामना करने और 70°C से 115°C के दायरे में काम करने की क्षमता के साथ।ऐसे परिदृश्यों में जहां फ्लैंज से जुड़े रबर जोड़ों को उच्च कार्य दबावों और तापमानों के अधीन किया जाता है (जिसके व्यास 200 से अधिक और तापमान 70 डिग्री सेल्सियस से अधिक होते हैं), जबकि ऑपरेटिंग दबाव 1.5MPa से अधिक है), यह सीमित उपकरणों से लैस फ्लैंज रबर जोड़ों का विकल्प चुनने के लिए सलाह दी जाती है।
फ्लैंज से जुड़े रबड़ के जोड़ों की स्थापना के दौरान यह सुनिश्चित करें कि फ्लैंजों को जोड़ने वाले बोल्टों को दोनों छोरों की ओर फ्लैंजों के अंदर से घुमाया जाए।वाशर या स्प्रिंग वाशर के साथ क्रॉसिंग. चरण-दर-चरण तरीके से घुड़सवारों को विकर्ण रूप से कसें।
रबर के जोड़ों के मामले में जो यूनियन घुमावदार के माध्यम से जुड़े होते हैं, यह अनिवार्य है कि उत्पादन रिसाव या क्षति को रोकने के लिए स्थापना के दौरान दोनों छोरों पर यूनियन घुमावदार को परस्पर न बदलें।
रबर विस्तार जोड़ों में अति-उच्च प्रदर्शन, विश्वसनीयता और सेवा जीवन होता है, जिससे कारखाने की सुरक्षा और उपकरण की यांत्रिक अखंडता में सुधार होता है।कठोर पाइपलाइन प्रणालियों में विशेष रूप से डिज़ाइन किए गए उत्पादों को डालने से, रबर विस्तार जोड़ों कर सकते हैंः विस्थापन को कम / थर्मल स्थिरता में सुधार / थर्मल परिवर्तन, लोड तनाव, पंप दबाव उतार-चढ़ाव जारी,तलछट के पहनने के कारण सिस्टम तनाव/ यांत्रिक शोर को कम/ केन्द्रापसारण के लिए क्षतिपूर्ति/ विभिन्न धातुओं के बीच इलेक्ट्रोलिसिस को समाप्त करें.
